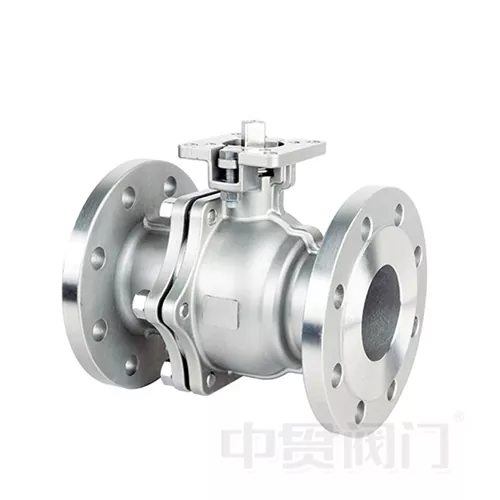

ASME Standard Flange Høj Platform Kugleventil i rustfrit stål

ASME Standard Flange Højplatform Kugleventil i rustfrit stål er en professionel industriel ventil konstrueret til at håndtere korrosive medier, høje temperatur/højtryksforhold og strenge tætningskrav i væskekontrolsystemer.

Ventilhuset og alle fugtede dele er fremstillet af premium rustfrit stål (CF8 / CF8M / CF3M tilgængelig), kombineret med ASME B16.5 standard flanger for at sikre sikker og pålidelig forbindelse til rørsystemer. Sammenlignet med konventionelle kugleventiler er den unikkeintegreret højplatformsdesignhar en standardiseret ISO 5211 monteringspude direkte på toppen af ​​ventilhuset, hvilket muliggør hurtig installation af pneumatiske, elektriske eller elektrohydrauliske aktuatorer uden yderligere beslag.

Som et af kerneprodukterne iZhongguan ventil, denne kugleventil er blevet meget brugt i olie- og gastransmission, kemiske reaktorsystemer, fødevaregodkendte sanitære linjer, farmaceutisk rensede vandsystemer, havvandsafsaltning og marine ballastsystemer. Med fremragende korrosionsbestandighed, bobletæt nullækageforsegling og brandsikkert design, leverer den langsigtet stabil drift, samtidig med at vedligeholdelsesfrekvensen og de samlede ejeromkostninger reduceres markant.

Vigtigste tekniske fordele

1. Fremragende korrosions- og højtemperaturbestandighed

• Materialemuligheder: Ventilhus og kugle lavet af CF8 / CF8M (304 / 316 rustfrit stål) eller højere kvalitet CF3M (316L). Optimeret indhold af nikkel, krom og molybdæn giver enestående modstandsdygtighed over for svovlsyre, saltsyre, alkaliske opløsninger, saltspray og forskellige organiske opløsningsmidler.
• Temperaturområde: Velegnet til -29°C til +250°C (kan forlænges til +350°C med højtemperaturpakning). Yder pålideligt i dampledninger, varme oliesystemer og andre højtemperaturapplikationer uden tætningsfejl eller kropsdeformation.
• Kompatible medier: Råolie, naturgas, syre/alkali-opløsninger, havvand, farmaceutiske opløsningsmidler, fødevarematerialer, klorholdige medier osv.

2. Bobletæt nullækage + brandsikkert design

• Lækageklassificering: Testet i henhold til ISO 5208 Klasse VI (bobletæt) — ingen synlig lækage under nominelt tryk. Ideel til giftige, brændbare eller højværdimedier.
• Brandsikker struktur: Metal-til-metal sekundær tætningsflade mellem kugle og sæde. Selv efter blødt sædeudbrænding bevarer ventilen grundlæggende afspærring, der opfylder API 607 ​​/ ISO 10497 brandsikre standarder.
• Antistatisk design: Antistatisk fjeder mellem spindel og kugle sikrer pålidelig spredning af ladningen, hvilket eliminerer eksplosionsrisici fra statisk opbygning.

3. Integreret højplatformsstruktur – aktuatormontering på 5 minutter

• Interfacestandard: Høj platform er i overensstemmelse med ISO 5211, og matcher direkte store mærker af pneumatiske og elektriske aktuatorer - ingen brugerdefinerede adapterplader eller beslag kræves.
• Installationseffektivitet: On-site aktuatormontering kræver kun boltning + spindelkobling. Én person kan udføre jobbet inden for 5 minutter, hvilket sparer 2/3 af installationstiden sammenlignet med traditionelle beslagmonterede ventiler.
• Driftsstabilitet: Den integrerede platform forkorter transmissionsafstanden mellem aktuator og spindel, reducerer slør og forbedrer cykluslevetid og positionsfeedbacks nøjagtighed.

4. Lav strømningsmodstand og høj CV-værdi – Energibesparelse

• Flow Path Design: Fuld- eller standard-boring design med glatte indre konturer minimerer trykfald. Modeller med fuld boring leverer en Cv-værdi, der er næsten identisk med samme størrelse rør, hvilket bevarer de originale systemflowegenskaber.
• Energibesparelser: Lav strømningsmodstand betyder reduceret pumpeenergiforbrug. For 24/7 kontinuerlig drift i kemiske eller vandbehandlingsanlæg kan de årlige elbesparelser være betydelige.

5. Lækageforebyggelse på flere niveauer og lang levetid

• Spindelforsegling: V-rings PTFE-pakning med fjederbelastet forspænding kompenserer automatisk for slitage - ingen hyppig tilspænding af pakdåser påkrævet.
• Kuglestøtte: Flydende eller tapmonteret kugledesign (afhængig af størrelse) med selvsmørende bøsninger reducerer drejningsmomentet og forlænger levetiden. Testet til >50.000 koblingscyklusser pr. GB/T 12237.

Typiske applikationer og industrier

Nem installation og lav vedligeholdelse

• Flangeforbindelse: Overholder ASME B16.5 (Klasse 150 / 300 / 600). Direkte tilpasning til standard rørflanger - ingen brugerdefineret modifikation påkrævet.
• Hurtig adskillelse: Aktuator boltet direkte til platformen. Fjernelse af aktuatoren til manuel nøddrift eller inspektion påvirker ikke ventilhuset eller rørforbindelsen.
• In-line vedligeholdelse: Udvalgte modeller understøtter in-line demontering (tjek specifikt design) — udskift sæder eller tætninger uden at fjerne hele ventilen fra rørledningen, hvilket reducerer nedetiden betydeligt.
• Vedligeholdelsesinterval: Under normale forhold, inspicer pakningens tætning og driftsmoment hver 12. måned. Den faktiske levetid kan overstige 5 år afhængigt af medie og cyklusfrekvens.

Tekniske specifikationer

Tilgængelige muligheder

• Aktuatortype: Manuelt snekkegear / Enkelt / Dobbeltvirkende pneumatisk / Elektrisk (24V/110V/220V/380V) / Elektrohydraulisk
• Sædemateriale: PTFE / RPTFE / PEEK / Metal hård tætning
• Kuglebehandling: Spejlpoleret / Nitreret hærdning / Tungsten carbid belægning
• Særlige muligheder: Låseanordning / renseport / Forlænget frempind / isoleringskappe

Hvorfor vælge Zhongguan-ventil?

• Fremstillingsstandarder: Streng overholdelse af ASME, API, ISO, GB/T standarder. Materialecertifikater, tryktestrapporter og brandsikre certificeringer er tilgængelige.
• Kvalitetssikring: 100% fabrikstryktest + tætningstest. Hver ventil er garanteret at opfylde specificerede parametre.
• Hurtigt svar: Standard lagerførte produkter afsendes inden for 24 timer. Ikke-standard / tilpassede ordrer leveret på 2-4 uger.
• Teknisk support: Fuld service fra størrelsesberegning og installationsvejledning til eftersalgsvedligeholdelse.

Send forespørgsel

For detaljeret tilbud, tekniske tegninger, dimensioneringsark eller prøver, udfyld venligst formularen nedenfor ellerkontakt osdirekte.
