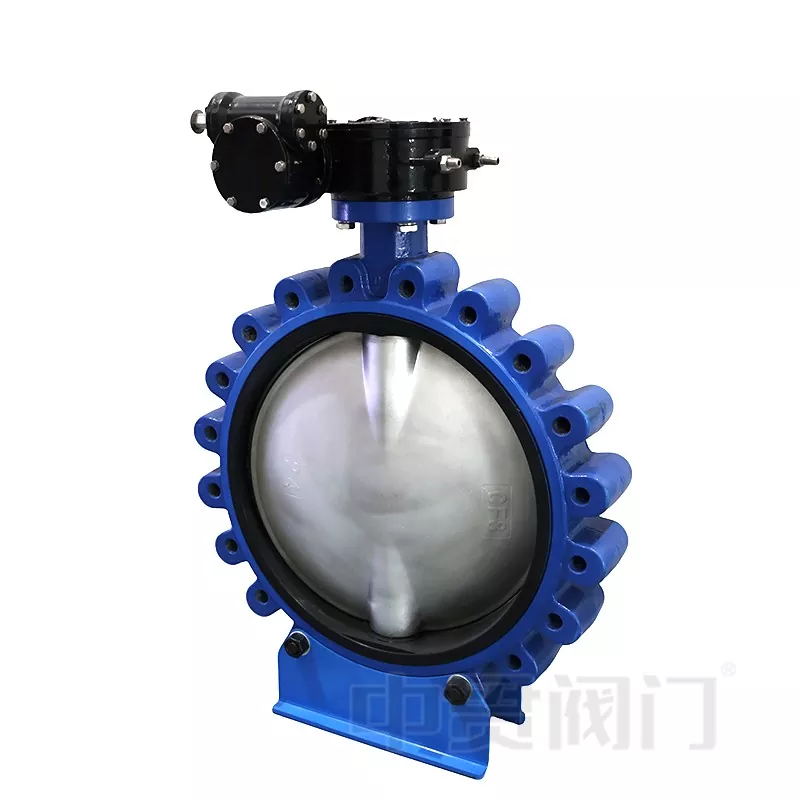

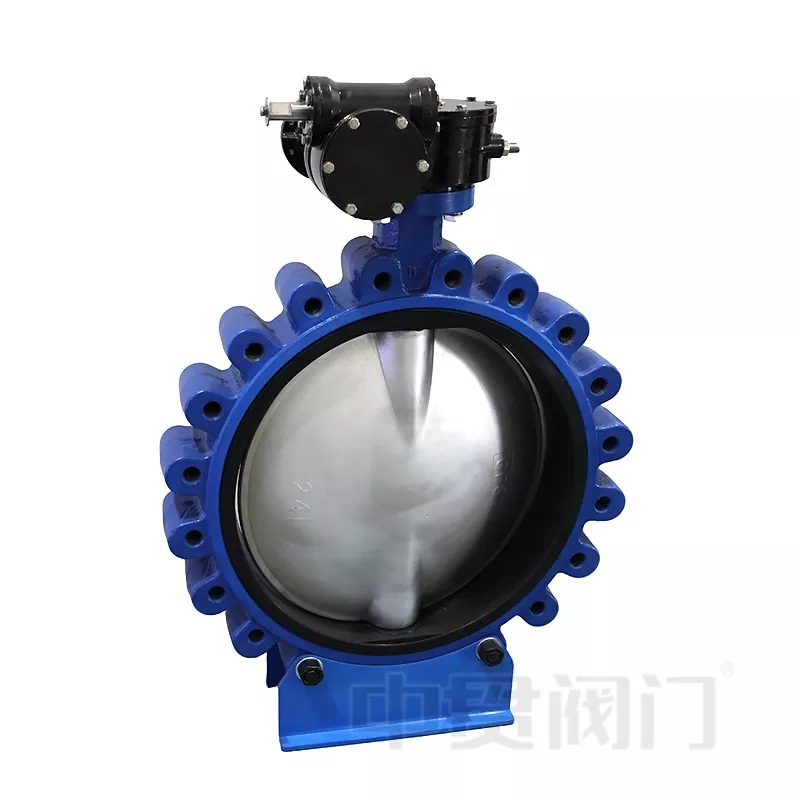

Zhongguan Lug Type sommerfugleventiler designet til rørledningssystemer, der kræver fleksibel installation, pålidelig afspærring og bekvem vedligeholdelse. Som en centerlinje sommerfugleventil struktur, er det almindeligvis valgt tilvandbehandling, HVAC-cirkulation, industrielle rørledninger og applikationer, hvor ventilen skal fjernes eller serviceres uden at påvirke hele rørledningsarrangementet.
Sammenlignet med wafer-sommerfugleventilerdesign af lugforbindelsebruger gevindhuller på ventilhuset for at tillade uafhængig flangefiksering. Denne struktur er især velegnet til end-of-line installation, udstyrsisoleringssektioner og rørledninger, hvor den ene side af forbindelsen muligvis skal fjernes under vedligeholdelse.
Ventilhuset kan fremstilles afduktilt jern, GGG50, rustfrit stål eller kulstofstål i henhold til trykkrav, mediumegenskaber og korrosionsforhold. Kropsstrukturen fordeler forbindelsesspændingen gennem flere fikseringspunkter, hvilket forbedrer installationsstabiliteten i rørledninger, der er udsat for vibrationer eller hyppig drift.
Skiven har et kompakt cirkulært design og roterer ca. 90° mellem helt åben og helt lukket position. Rustfri stålskiver eller andre kompatible materialer kan vælges i henhold til rørledningsmediet for at forbedre korrosionsbestandighed og serviceydelse.
Ventilspindelen overfører driftsmoment mellem aktuatoren og skiven. Det centrerede akselarrangement reducerer strukturel kompleksitet og understøtter jævn drift med manuelle, pneumatiske eller elektriske aktiveringsmetoder.
EPDM, NBR, PTFE, og andre tætningsmaterialer kan vælges efter mediet. EPDM er almindeligt anvendt til vandbaserede applikationer, NBR er velegnet til olierelaterede forhold, mens PTFE anses for at stille krav til stærkere kemikalieresistens.
I vandforsynings- og spildevandssystemer vælges sædvanligvis spærreventiler på grund af deres kompakte struktur og lette vedligeholdelsesegenskaber. EPDM-sædekonfigurationer bruges ofte til ferskvand, spildevand og generelle vandcirkulationssystemer, hvor kravene til kemisk kompatibilitet er moderate.
HVAC og industrielle kølerør kræver normalt hyppige åbnings- og lukningsoperationer. Det 90° roterende design, det lave driftsmoment og den kompakte installationslængde gør spjældspjældventiler velegnede til cirkulationskontrolsystemer med begrænset installationsplads.
For industrielle rørledninger, der indeholder ætsende eller specielle medier, skal ventilkonfigurationen vælges i henhold til den kemiske kompatibilitet mellem sædematerialet og mediet. PTFE-baserede sæder kan overvejes til stærkere kemiske miljøer, mens NBR- og FKM-materialer bruges til olierelaterede applikationer.
Marine- og energisystemer kræver ofte ventiler med korrosionsbestandighed og bekvem vedligeholdelsesadgang. Kropsforbindelsesstrukturen muliggør lettere isolering og udskiftning i rørledninger, hvor vedligeholdelsespladsen er begrænset.
Under drift roterer skiven omkring ventilspindelens akse. Når ventilen er helt åben, flugter skiven med rørledningens strømningsretning, hvilket reducerer modstanden og tillader mediet at passere igennem med minimal forhindring.
Ved lukning roterer skiven ca. 90° og presser mod tætningssædet for at stoppe flowet. Afhængigt af ventildesign og tætningsmateriale kan der opnås tovejs afspærringsevne.
Ved drosling kan skivepositionen justeres mellem åben og lukket position.
| Sammenligning | Lug Type Butterfly Ventil | Wafer sommerfugleventil |
|---|---|---|
| Tilslutningsmetode | Huller med gevind tillader uafhængig flangefiksering | Monteres mellem to flanger ved hjælp af gennemgående bolte |
| Opretholdelse | Velegnet til systemer, der kræver lettere ventilafmontering eller endeledningsinstallation | Mere egnet til standard rørledningsinstallation |
| Installationsplads | Kompakt design med stærkere forbindelsesfleksibilitet | Let og almindeligt brugt, hvor pladsen er begrænset |
| Typiske applikationer | Vandbehandling, HVAC, industrielle rørledninger, vedligeholdelsesfølsomme systemer | Generelle vand- og forsyningsledninger |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.har fokuseret på ventilfremstilling i mere end 19 år med produktionsressourcer placeret i Tianjin og Wenzhou, Zhejiang. Virksomheden producerersommerfugleventilerinklusive wafer, lug, U-sektion og flangetyper, med hovedproduktionsdiametre fra DN40 til DN1600.
Fremstillingsprocessen omfatter ventilsamling, trykprøvning, installation af ventilsæde, installation af akselbøsninger og produktmærkning. Zhongguan giver påkrævetISO certifikatertil producerede ventiler og kan levereWRAS-certificerede ventilsædernår det er påkrævet.
Levetiden for en lug-butterfly-ventil er hovedsageligt påvirket af driftsforhold, herunder medium karakteristika, temperatur, trykændringer, driftsfrekvens og installationskvalitet. Valg af kompatible tætningsmaterialer og opretholdelse af korrekte driftsforhold hjælper med at reducere for tidligt slid på tætningskomponenter.
Ja. Lug Type Butterfly Ventiler kan betjenes af manuelle håndtag, gearoperatører, pneumatiske aktuatorer eller elektriske aktuatorer i henhold til kravene til rørledningskontrol. Aktuatorvalget skal matche ventilens drejningsmomentkrav, driftsfrekvens og automatiseringssystem.
De påkrævede oplysninger omfatter normalt ventilstørrelse, trykklassificering, tilslutningsstandard, rørledningsmedium, temperaturområde, krav til sædemateriale og aktuatorkrav. Disse detaljer hjælper med at bestemme en passende ventilkonfiguration og undgå forkert materialevalg.
Forebyggelse af lækage afhænger af korrekt ventilvalg, passende tætningsmateriale, korrekt installation og regelmæssig inspektion. Rørledningsjustering, flangeforbindelsesforhold og fremmedpartikler omkring tætningsoverfladen bør kontrolleres under installationen for at opretholde tætningsydelsen.
