Zhongguan koncentrisk sommerfugleventilindkøb understøtter vandbehandling, spildevand, havvand, HVAC-cirkulation og industrielle rørledningsapplikationer, hvor kompakt struktur, passende tætningsmaterialer og stabil afspærringsevne er påkrævet.Zhejiang Zhongguan Valve Manufacture Co., Ltd.har fokuseret på ventilfremstilling i mere end 20 år med produktionsbaser placeret i Tianjin og Wenzhou, Zhejiang. Virksomheden kombinerer erfaring med produktion af sommerfugleventiler med regionale ventilforsyningskæderessourcer for at levere ventilkonfigurationer baseret på forskellige rørledningsmaterialer, medieegenskaber og driftsmiljøer.
En koncentrisk struktur anvendes almindeligvis i mellemtrykssystemer.
Vand- og spildevandsrørledninger kræver ventiler, der kan opretholde tætningsevnen under langvarig drift. Den elastiske sædestruktur, der bruges i det koncentriske sommerfugleventildesign, er velegnet til vandbaserede medier, fordi tætningsmaterialet kan vælges i henhold til rørledningens kemiske egenskaber.
EPDMog HTEPDM sæder er almindeligvis udvalgt til ferskvand, spildevand og havvand på grund af deres modstandsdygtighed over for vand, vejr og ozoneksponering. Den forenklede indre struktur reducerer også områder, hvor sediment og partikler ophobes.
Havvandssystemer kræver opmærksomhed på korrosionsbestandighed, fordi saltindhold kan fremskynde materialeforringelse. Zhongguan leverer materialekombinationer, herunder korrosionsbestandige skiver og forskellige sædematerialer i henhold til havvandsdriftsforhold.
Ventilhuset kan beskyttes med ca. 250μm epoxycoating, mens tætningsmaterialet kan vælges efter de faktiske mediekrav. PTFE-baserede materialer eller egnede gummiblandinger kan overvejes, når der kræves stærkere kemisk resistens.
Opvarmning, ventilation, aircondition og industrielle kølesystemer kræver ofte hyppige åbnings- og lukningsoperationer. Det koncentriske design giver lave driftsmomentkarakteristika og kan kombineres med forskellige aktuatorkonfigurationer i henhold til kontrolkrav.
Den kompakte struktur gør den velegnet til rørledningssystemer, hvor installationspladsen er begrænset, mens waferen oglugforbindelsestyper giver fleksibilitet til forskellige rørledningslayouts.

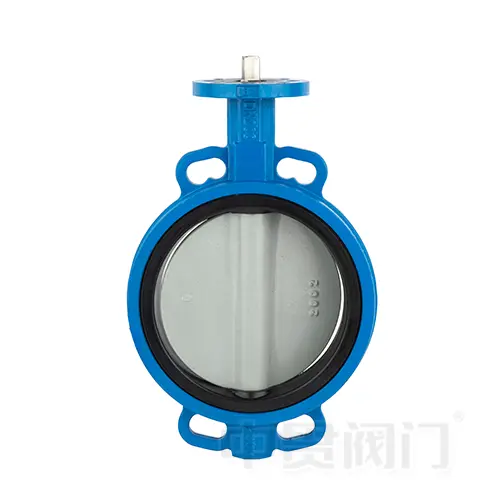

Den koncentriske struktur justerer ventilstammen, skivecenteret og kropsmidterlinjen på samme akse. Sammenlignet med excentriske sommerfugleventilstrukturer giver dette design et enklere tætningsarrangement og reducerer installationsretningsbegrænsninger.
Den tovejs tætningsegenskab tillader installation uden strenge strømningsretningsbegrænsninger i mange rørledningsapplikationer. Dette reducerer muligheden for installationsfejl forårsaget af forkert ventilorientering, især i store vandforsynings- og cirkulationssystemer, hvor der er installeret flere ventiler.
Ydeevneområdet for en sommerfugleventil afhænger i høj grad af sædematerialevalg. Zhongguan koncentrisk sommerfugleventil kan konfigureres med forskellige tætningsmaterialer, hvilket gør det muligt for den samme grundlæggende ventilstruktur at tilpasse sig forskellige driftsforhold.
EPDM og HTEPDM er hovedsageligt velegnede til vandrelaterede applikationer, mensNBR, HNBR og XNBR er valgt til olieholdige medier. PTFE-baserede materialer anvendes, hvor der kræves stærkere kemikalieresistens.
Denne materialefleksibilitet reducerer behovet for helt andre ventilstrukturer, når rørledningsforholdene ændrer sig. Ventilhusets design kan forblive ensartet, mens tætningssystemet justeres i henhold til mediet.
Sammenlignet med metalsiddende excentriske sommerfugleventiler har koncentriske sommerfugleventiler generelt en enklere indre struktur og lavere totalvægt.
Dette giver praktiske fordele i store rørledningsprojekter, fordi transport-, installations- og vedligeholdelsesprocedurer bliver nemmere at administrere. Det elastiske sædedesign tillader også vedligeholdelse gennem sædeudskiftning i stedet for at erstatte hele ventilenheden i mange applikationer.

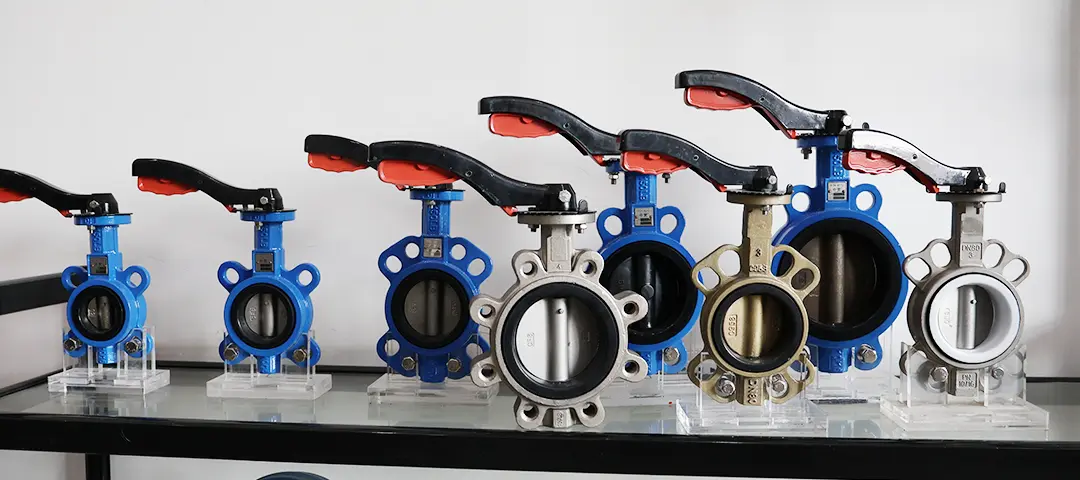

Zhongguan producerer sommerfugleventiler, der hovedsageligt dækker DN40 til DN1600, inklusive wafer, lug, U-sektion og flangetyper.

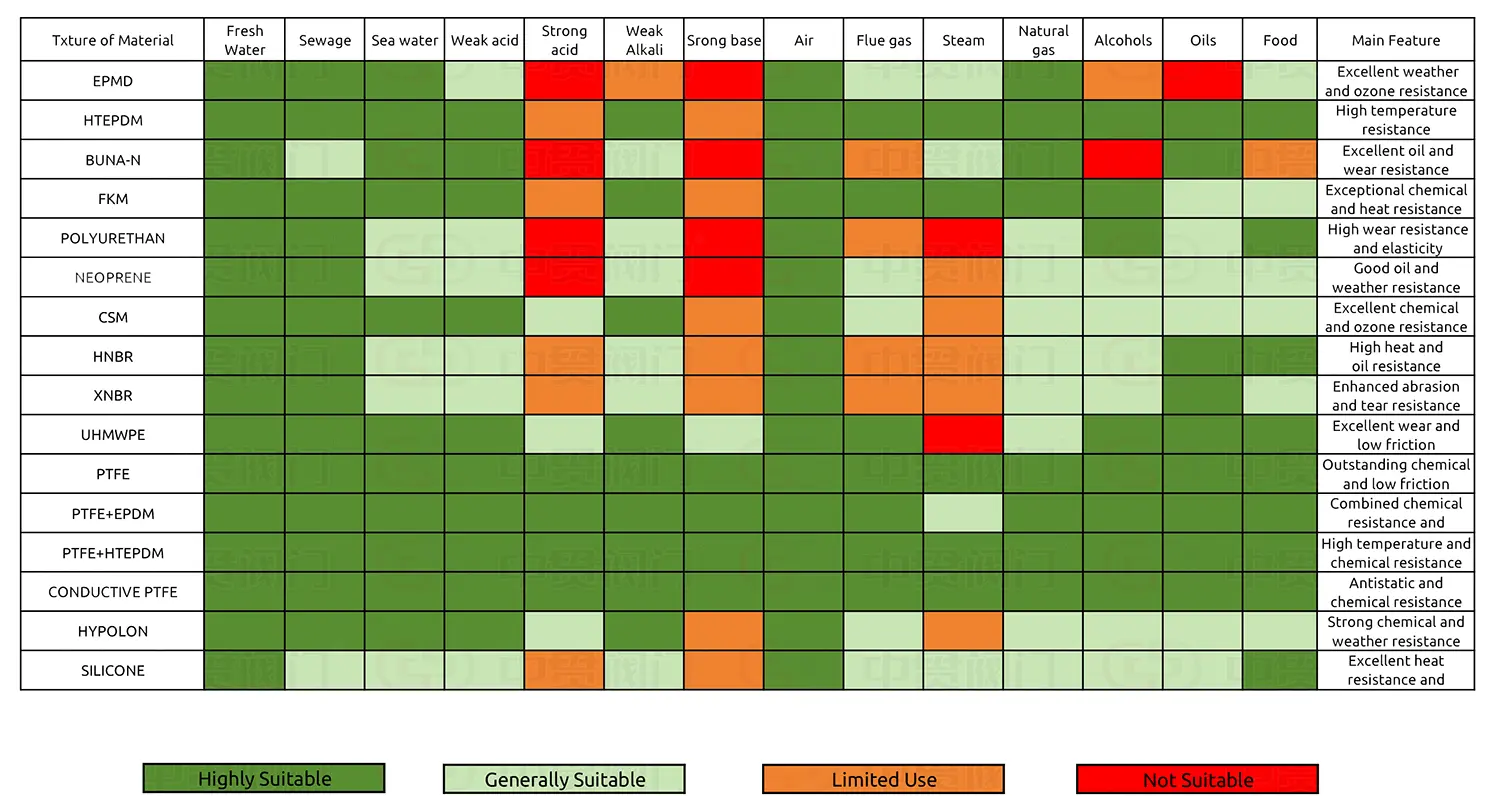

Forskellige gummi- og polymermaterialer har forskellige modstandsegenskaber mod vand, kemikalier, olie, temperatur og specielle medier.
| Sæde materiale | Egnede medier | Materiale egenskaber |
| EPDM | Ferskvand, spildevand, havvand, luft, røggas | God vandkompatibilitet, vejrbestandighed og ozonbestandighed; uegnet til mineralolie |
| HTEPDM | Højere temperatur vand, havvand, dampforhold | Forbedret temperaturydelse sammenlignet med standard EPDM |
| NBR (BUNA-N) | Mineralsk olie og olieholdige medier | God oliebestandighed og slidstyrke |
| HNBR / XNBR | Industriel olie og slid-relaterede applikationer | Forbedret modstand sammenlignet med konventionel NBR |
| FKM | Kemiske medier og højere temperaturforhold | Stærk kemikalie- og temperaturbestandighed |
| PTFE | Stærk syre, stærk alkali, ætsende kemiske medier | Fremragende kemisk stabilitet og lav friktion |
| PTFE + EPDM | Anvendelser til kombination af vand og kemikalier | Kombinerer PTFE kemikalieresistens med gummielasticitet |
| PTFE + HTEPDM | Kemiske anvendelser ved højere temperaturer | Velegnet til komplekse kemiske miljøer |
| Ledende PTFE | Antistatiske kemiske rørledninger | Bevarer PTFE-modstand med ledende egenskaber |
| Silikone | Mad og rene højtemperaturapplikationer | Varmebestandighed og kompatibilitet med rene medier |
Til vandforsyning, spildevandsbehandling og havvandssystemer er EPDM og HTEPDM almindeligvis valgt, fordi disse materialer fungerer godt i vandbaserede miljøer. De er dog ikke egnede til kontakt med mineralolie.
Til olierelaterede rørledninger er NBR-, HNBR-, XNBR- eller FKM-materialer mere velegnede, fordi de giver bedre modstand mod oliekvældning og tætningsforringelse.
Til kemiske rørledninger, der indeholder aggressive medier, giver PTFE- og PTFE-kompositmaterialer bredere kemisk kompatibilitet. Ledende PTFE kan også overvejes, når der er antistatiske krav.
Til fødevareforarbejdning eller rene højtemperaturapplikationer kan silikone og andre egnede fødevarekompatible tætningsmaterialer vælges i henhold til driftsbetingelserne.
Forskellige sommerfugleventildesigns vælges i henhold til driftsforhold. Den koncentriske struktur anvendes almindeligvis i vand-, forsynings- og generelle industrielle rørledninger, mens excentriske strukturer ofte overvejes til anvendelser med højere temperatur, højere tryk eller metaltætning.
| Sammenligningselement | Koncentrisk sommerfugleventil | Dobbelt excentrisk sommerfugleventil | Tredobbelt excentrisk sommerfugleventil |
| Tætningsdesign | Elastisk sædetætning med centreret skivestruktur | Offset skive og aksel design | Multi-offset struktur med metalforsegling |
| Installationskrav | Tovejs tætningsevne | Mange design kræver opmærksomhed på flowretning | Kræver normalt korrekt installationsretning |
| Sæde muligheder | EPDM, NBR, FKM, PTFE serier, silikone og andre materialer | Blødt eller metalsæde afhængig af design | Hovedsageligt metalsædeløsninger |
| Strukturel vægt | Letvægts struktur | Middel vægt | Højere vægt på grund af kompleks struktur |
| Opretholdelse | Enkel sædeudskiftningsstruktur | Mere komplekst tætningssystem | Højere vedligeholdelseskompleksitet |
| Typiske applikationer | Vand, spildevand, havvand, HVAC, svage kemiske medier | Industrielle anvendelser ved mellemtemperatur | Højtemperatur- og højtryksanvendelser |
Zhejiang Zhongguan Valve Manufacture Co., Ltd. er beliggende i Oubei, Yongjia, Wenzhou, Zhejiang, et område kendt for pumpe- og ventilfremstilling. Virksomheden har mere end 20 års erfaring i ventilindustrien og driver produktionsressourcer i både Tianjin og Wenzhou.
Produktionssystemet dækker fremstilling af sommerfugleventiler, montering, trykprøvning, installation af ventilsæde, installation af akselbøsninger og produktmærkning. Hovedsortimentet til produktion af sommerfugleventiler omfatter DN40 til DN1600, der dækker wafer-, lug-, U-sektions- og flangedesign.
Zhongguan har krævetISO certifikatertil producerede ventiler og kan levereWRAS-certificerede ventilsædernår det er påkrævet.
Før installationen skal rørledningen og ventilens tætningsflader rengøres for at fjerne støv, sand og andre partikler, der kan påvirke tætningsevnen. Flangejusteringen bør kontrolleres omhyggeligt, da ujævn installationsbelastning kan påvirke ventilens funktion.
Under installationen skal aktuatorforbindelsen bekræftes for at sikre en jævn åbning og lukning. Aktuatorens drejningsmoment skal svare til ventilens driftskrav for at undgå overdreven kraft eller utilstrækkelig drift.
Under transport skal løfteudstyr fastgøres omkring ventilhuset i stedet for aktuatoren eller ventilstammen for at beskytte transmissionskomponenterne.
Regelmæssig inspektion bør omfatte kontrol af ventildrift, aktuatortilstand og smørekrav i henhold til installationsmiljøet. Yderligere beskyttelse kan være påkrævet for aktuatorer installeret under udendørs eller barske forhold.
De relevante medier afhænger af det valgte sædemateriale. EPDM er almindeligt anvendt til vand- og kloaksystemer, NBR-baserede materialer er velegnede til olierelaterede medier, og PTFE-materialer bruges til stærkere kemiske miljøer.
Valget bør tage højde for mediumtype, temperatur, kemikaliekoncentration og driftsfrekvens. Zhongguan vælger passende tætningsmaterialer i henhold til de faktiske rørledningsforhold.
Ja. Med passende korrosionsbestandige materialer, herunder passende sædevalg og interne komponentmaterialer, kan den anvendes i havvandsrelaterede rørledninger.
Zhongguan sommerfugleventiler dækker hovedsageligt PN10-PN16 trykklassificeringer, som almindeligvis bruges i vand-, forsynings- og industrielle rørledningssystemer.
Zhongguan koncentrisk sommerfugleventilkombinerer en kompakt struktur med flere muligheder for tætningsmateriale, hvilket gør det muligt for ventilkonfigurationen at matche forskellige rørledningsmedier og driftsforhold. Gennem langvarig erfaring med ventilproduktion, materialevalgskontrol og produktionsinspektionsprocesser leverer Zhongguan ventilkonfigurationer til vandbehandling, marinesystemer, HVAC-cirkulation og industrielle rørledningsapplikationer.
