Hvad er stødsvejsningen? Hvad er forskellene fra BW til SW, flangede, gevindforbindelser?

2026-05-12 0 Efterlad mig en besked

Stumsvejsning er en svejsemetode, hvor enderne af to emner placeres mod hinanden, opvarmes samtidigt over hele endefladen, og tryk er praktisk for at nå atomisk binding mellem de to emner i fast tilstand, og derfor samle dem i ét stykke.

For at hjælpe dig med at forstå mere imponerende, er en sammenligning leveret fra mange perspektiver:

1. Forskel fra "Socket Welding" (almindeligvis brugt til små rør)

Sammenligningselement	Butt svejsning	Sokkelsvejsning
Tilslutningsmetode	Enderne placeres i plan og svejses direkte	Den ene ende sættes ind i den anden og filetsvejses udvendigt
Rørstørrelsesområde	Anvendes typisk til DN50 og derover	Anvendes typisk til DN50 og mindre
Svejsetype	Stumsvejsning, fuld penetration	Filletsvejsning, ikke helt gennemtrængt
Indre kløft	Ingen trin, glat indervæg	Der er mellemrum, som kan akkumulere medier eller forårsage korrosion
Inspektionsmetode	Kan røntgenfotograferes (RT), høj pålidelighed	Svært at røntgenfotografere (RT), mest MT eller PT
Styrkeevne	I stand til at modstå højere tryk, temperatur og udmattelsesbelastninger	Velegnet til lavtryk og statiske forhold

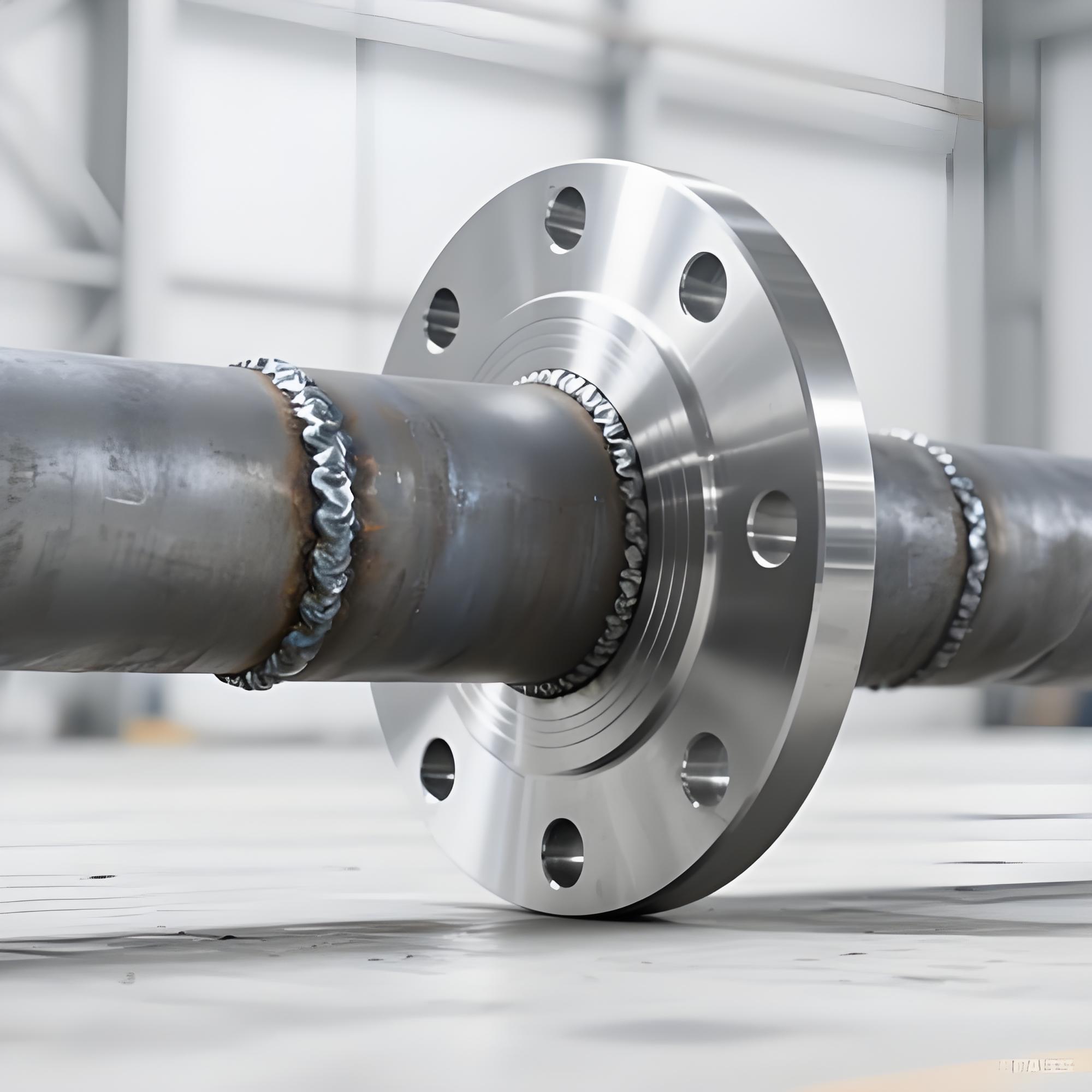

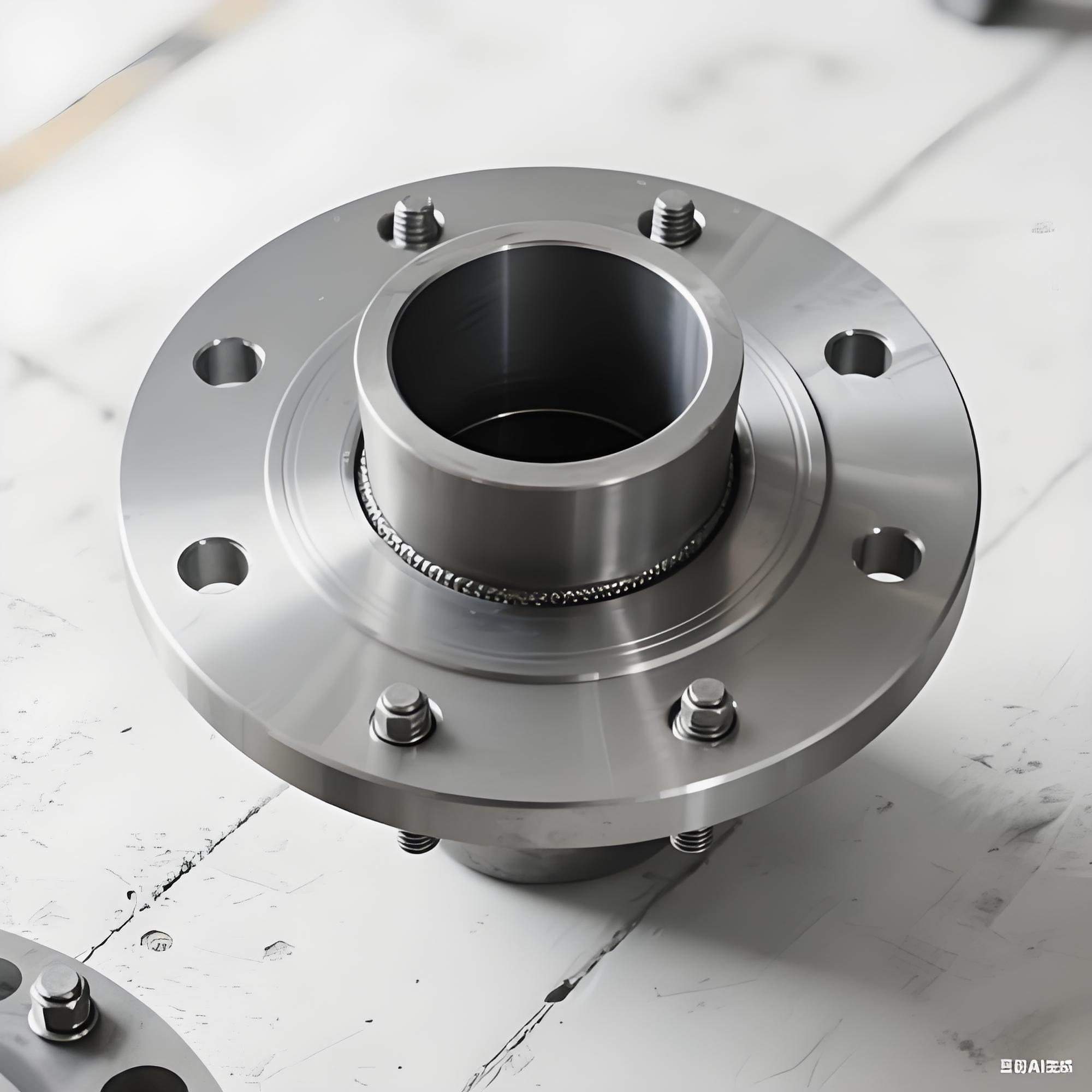

2. Forskel fra "Flangeforbindelse" (almindeligvis brugt til ventiler og udstyrsgrænseflader)

Sammenligningselement	Butt svejsning	Flangeforbindelse
Forbindelse Natur	Permanent, ikke-aftagelig	Aftagelig, nem at vedligeholde og udskifte
Forseglingspunkt	Ingen pakning tætning; selve svejsningen er tætningen	Er afhængig af pakninger og bolte; der findes potentielle lækagepunkter
Servicebetingelser	Høj temperatur, højt tryk, alvorlige temperaturcykler	Konventionelle forhold, kan opgraderes med forskellige pakningsklassifikationer
Installation & Vedligeholdelse	Kræver dygtig svejser; svært at ændre efter svejsning	Hurtig montering med bolttilspænding; praktisk til inspektion
Vægt og plads	Kompakt struktur, ingen flanger, sparer plads og materiale	Flenger optager mere plads, øger vægt og omkostninger
Typiske applikationer	Hoveddampledninger, brintserviceledninger, højtemperatur-højtryksventilforbindelser	Udstyrsgrænseflader, ventiler eller rørsektioner, der kræver regelmæssig adskillelse

3. Forskel fra "gevindforbindelse" (bruges almindeligvis til lille boring, lavt tryk)

Sammenligningselement	Butt svejsning	Gevindforbindelse
Forseglingspålidelighed	Ekstremt høj, ingen lækage (hvis svejsningen er forsvarlig)	Lav, afhængig af fugemasse eller PTFE-tape; kan løsne sig under vibrationer
Tryk/temperaturgrænse	Kan bruges til ultrahøjt tryk og ultrahøj temperatur	Begrænset til medium/lavt tryk og normal eller moderat temperatur
Forbindelsesstyrke	Sammensmeltet, styrke tæt på uædle metal	Spændingskoncentration ved trådrod
Installationssvær	Kræver svejseudstyr og dygtig svejser	Behøver kun håndværktøj; kan hurtigt samles på stedet
Lækagerisiko	Næsten ingen lækage, hvis svejsningen er forsvarlig	Lækage kan gradvist forekomme med temperaturcyklus eller vibration

Oversigt: Hvornår skal man vælge "But Welding"?·
Rørstørrelse≥ DN50
Service:høj temperatur (f.eks. over 450°C) eller højt tryk (f.eks. over 10 MPa)
Der kræves ingen lækagerisiko, f.eks. giftige, brandbare eller eksplosive medier
Røret skal røntgenfotograferes for kontrollerbar svejsekvalitet
Lang designlevetid, minimal eller ingen vedligeholdelse forventes (f.eks. hoveddampledninger i kraftværker)

I én sætning: Stumsvejsning er den stærkeste, mest pålidelige og ikke-aftagelige forbindelsesmetode, velegnet til alvorlige serviceforhold med stor boring, høj temperatur, højtryk og ingen lækage.
