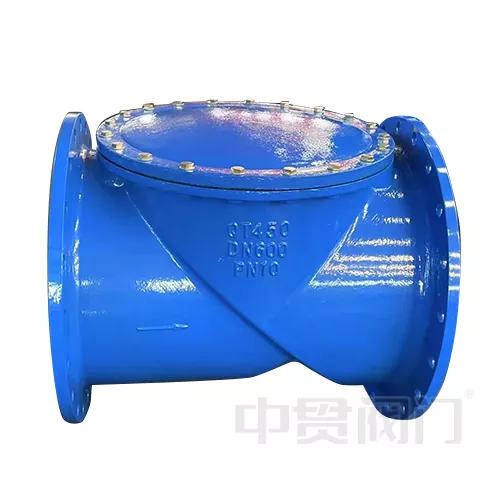

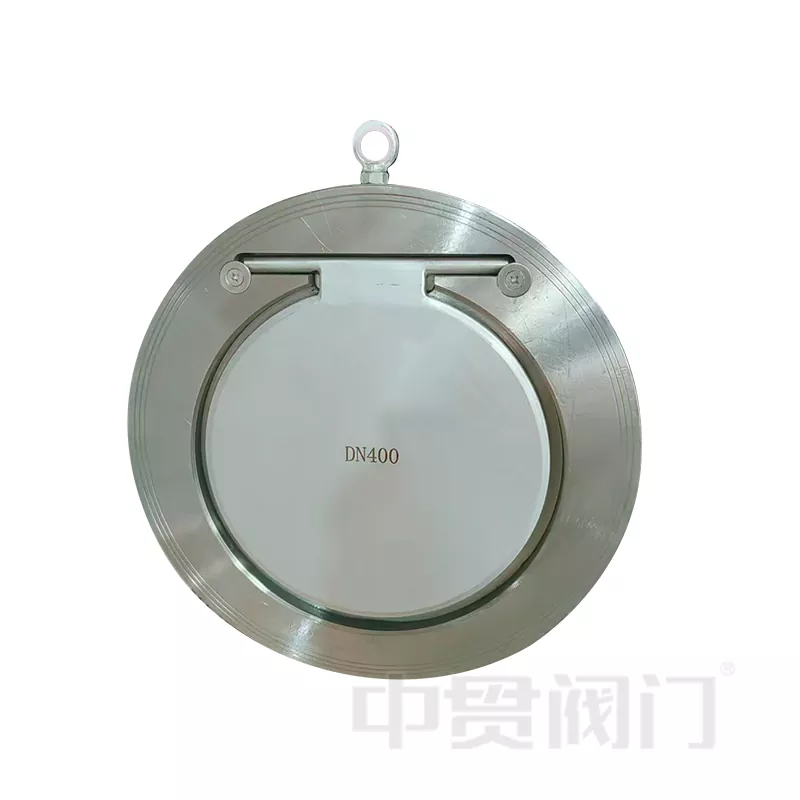

Ikke-return flap design swing check ventil

Ikke-return flap design swing check er designet til høje strømningssystemer (diameter DN50-DN1200, tryk PN16-PN40), fuldboret strømningskanal (strømningskoefficient CV: 0,2-0,5) udstyret med selvsmørmende hængsler, kan håndtere slibemedier indeholdt≤ 5 mm faste partikler og er egnede til temperaturer, der spænder fra -30 ℃ til 400 ℃. Det fås i 316L rustfrit stål, duplex stål. Det forårfrie design udvider vedligeholdelsescyklussen til mere end 8 år, og dens ydeevne overstiger langt fra traditionelle løftekontrolventiler. Det er velegnet til olierørledninger, kraftværkskondensationssystemer og kemiske ætsende mediescenarier

Strukturelt design og arbejdsprincip

Derefter Return Flap Design Swing Check Valve Structural Design and Working Principle kan hovedsageligt opdele i tre dele. Først vippet klap, ikke-return klap designkontrolventil med rustfrit stål eller duplex stål, med en tykkelse på 1/5 ~ 1/8 af rørdiameteren, og overfladen kan være hård krombelagt. Det tilsluttes til ventilkroppen gennem den øverste hængselstift, hældningsvinklen er normalt 5 ° ~ 15 °, og tyngdekraften og medium tryk bruges til at opnå hurtig åbning.

Derefter er det til at føre i lav modstandsstrømningskanal, fordi den har fuld bore -design (fuld boring), flowmodstandskoefficienten (KV -værdi) er 40% ~ 60% lavere end for traditionelle løftekontrolventiler; Klappens åbningsvinkel når også 75 ° ~ 85 °, hvilket reducerer tryktabet forårsaget af turbulens og er velegnet til store strømningsscenarier (såsom DN1200 vandrørledninger).

Det har forskellige tætningssystem, ikke-return flap design swing check ventil sæde kan vælges fra EPDM, NBR eller metal hårde sæler, og lækageiveauet opfylder API 598 klasse IV-standarden; Når den er lukket, er kontakttiden mellem klaffen og tætningsoverfladen 0,2 sekunder, hvilket effektivt forhindrer påvirkning af vandhammer. Når mediet strømmer fremad, skubber trykket ventilskiven til at åbne; Når strømningshastigheden vender tilbage til nul eller strømmer omvendt, lukkes ventilskiven automatisk på grund af sin egen vægt og omvendt trykforskel.

Typiske applikationsområder:

1. Vandplante

2. pumpens udløbsbagstrømning for forebyggelse af råolie;

3. kondensatgendannelsessystem for termiske kraftværker;

4. slamreturbekæmpelse for spildevandsbehandlingsanlæg;

5. Optagelsesbeskyttelse for ætsende medier (såsom 50% svovlsyre) i kemiske planter.
