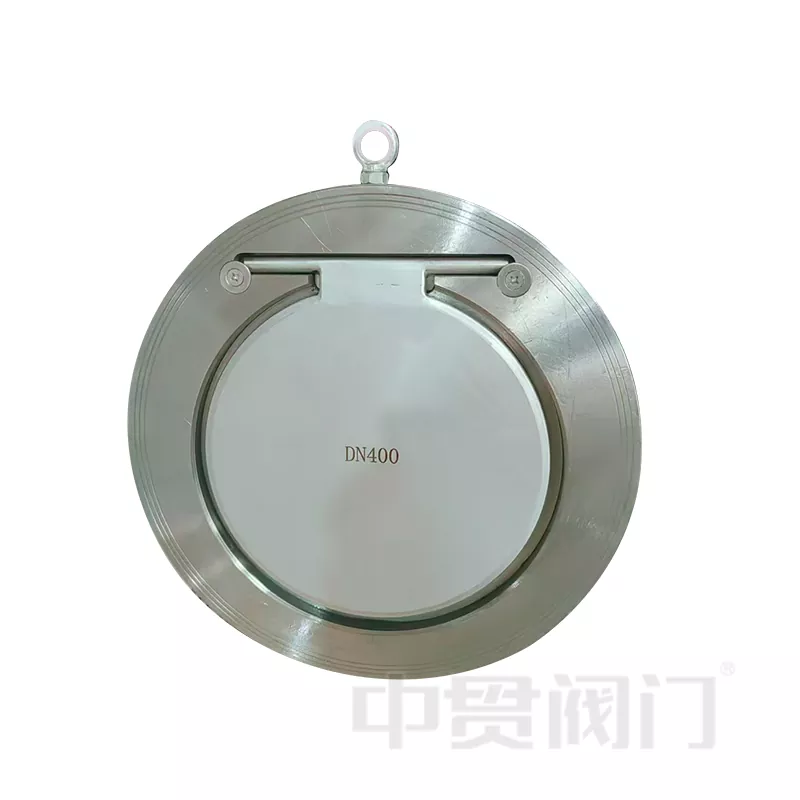

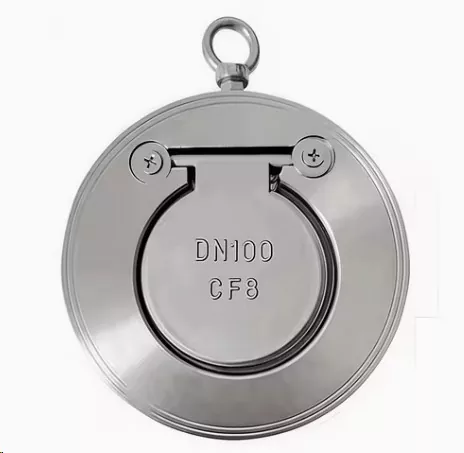

Enkeltskive kontraventil

DeEnkeltskive kontraventillanceret afZhongguan ventiler en yderst anvendelig industriventil. Dens hovedfunktion er at tillade væsker eller gasser at strømme i kun én retning, hvilket forhindrer tilbagestrømning.

Denne ventil er genialt designet, reagerer meget hurtigt og er nem at installere, idet den fylder lidt. Det kan effektivt styre strømningsretningen for vand, olie eller gas. Den kan bruges i vandbehandlingsanlæg, kraftværker, kemiske anlæg, varme- og klimaanlæg osv. Denne ventil er særdeles robust og kan modstå højt tryk og høje temperaturer. Det går ikke i stykker efter at have været brugt i lang tid og er et meget pålideligt valg i industrielle rørledningssystemer.

Tekniske fordele: Hvorfor vælge vores Single Disc kontraventil?

PåZhongguan ventil, forstår vi, at pålidelighed ikke er til forhandling i industrielle omgivelser. VoresEnkeltskive kontraventiler ikke kun en komponent; det er en sikkerhedsgaranti for hele dit rørledningssystem.

1. Ultrakompakt waferdesign

Det mest karakteristiske træk ved voresEnkeltskive kontraventiler dens lille størrelse og fremragende anti-tilbagestrømningsydelse. I modsætning til voluminøse, traditionelle kontraventiler, adopterede vi en avanceretwafer-type design. Som en sandwich klemmes ventilen direkte mellem to rørflanger. Dette sparer betydelig plads og reducerer installationsvægt og -omkostninger-2 .

2. Materiale af høj kvalitet

Vi fremstiller standardenEnkeltplade kontraventilved hjælp af høj kvalitetWCB kulstofstål(støbt stål). Dette materiale er ekstremt holdbart og gør det muligt for ventilen at modstå barske miljøer, højt tryk og ekstreme temperaturer.Har du brug for mere?Vi tilbyder skræddersyet støbning medRustfrit stål (SS304, SS316) , Aluminium bronze, og andre legeringer afhængigt af korrosiviteten af ​​dine medier-1 .

3. Dynamisk forsegling og hurtig reaktion

Skiven inde iEnkeltskive kontraventilhar et meget følsomt svar. Når væske eller gas strømmer frem, åbner skiven øjeblikkeligt med minimal modstand (lavt trykfald). I det øjeblik flow stopper eller vender tilbage, springer skiven tilbage (støttet af tyngdekraften eller fjederkraften) for at danne en tæt tætning, hvilket forhindrer ødelæggendevandhammerskade-2 .

Produktspecifikationer & datablad

Applikationer: Hvor kan du bruge det?

Denne alsidige ventil bruges på tværs af mange industrielle miljøer. Vi har med succes leveret voresEnkeltskive kontraventilertil følgende sektorer:

• Vandbehandlingsanlæg: Anvendes i vandforsyningssystemer for at forhindre tilbageløbskontamination -2.
• HVAC & Building Automation: Installeret i varme- og klimaanlæg for at opretholde termisk effektivitet.
• Kraftværker: Vigtigt i kølesystemer for at sikre, at kølevand ikke strømmer tilbage, hvilket beskytter generatorudstyr -2.
• Petrokemisk: Håndterer sikkert transport af olie og gas i rørledninger.

Casestudie: Pumpebeskyttelse

En pumpestation i Sydøstasien oplevede gentagne pumpeanfald på grund af tilbagestrømningsstigninger. Tidligere brugte de langsomme, tunge svingende kontraventiler. Vi erstattede deres system med voresEnkeltskive kontraventil. Hurtiglukkefunktionen eliminerede vandhammeren, og det lette design gjorde installationen i deres overfyldte pumperum ubesværet.Resultat:Ingen pumpefejl inden for de sidste 18 måneder.

Sådan fungerer en enkelt-skive kontraventil

Mekanismen er enkel, men yderst effektiv:

1. Fremadstrømning: Mediets tryk (vand/olie/gas) skubber skiven af ​​sædet. Hængslet roterer let, hvilket tillader fuld flow.
2. Omvendt flow: Når opstrømstrykket falder eller vender tilbage, skubber tilbagestrømmen skiven tilbage mod sædet.
3. Forsegling: Skiven lukker øjeblikkeligt, hvilket skaber en tæt forsegling og stopper omvendt flow fuldstændigt -2.

Tre strenge fabrikstests

Vores fabrik bruger et kvalitetskontrolsystem, der lever op til internationale standarder. Hver ventil, vi producerer, skal gennemgå tre strenge "undersøgelser", før de forlader fabrikken:

1. Testen til forebyggelse af tilbagestrømning: Vi sikrer, at i det øjeblik flowet stopper, sidder skiven perfekt og efterlader en lækagerate på 0%.
2. Højtryksskaltest: Vi bruger højere tryk end det faktiske arbejdstryk til at teste støbningen. Dette sikrer, at kroppen ikke revner eller sveder.
3. Samlet ydeevnesimulering: Vi simulerer virkelige rørledningsforhold for at sikre, at disken åbner jævnt og lukker tæt uden at klæbe.

Zhongguan ventil har opnået TS Special Equipment Manufacturing License, ISO9001, ISO14001 og OHSAS18001 -1. Kun ventiler, der passerer disse tre stadier, frigives.

Installationsfleksibilitet

Vi ved, at hver pipeline er anderledes. VoresEnkeltskive kontraventiltilpasser sig dig.

• Vandrette rør: Standardinstallation.
• Lodrette rør: Ventilen fungerer perfekt i lodrette opadgående strømningsapplikationer. Skiven lukker effektivt af tyngdekraften eller tilbagestrømningsvægten, når pumpen stopper -2.

Customization & Supply Chain fordele

Zhongguan ventiler integrationen af ​​den nordlige ventilforsyningskæde (støbejern) og den sydlige industrielle ventilforsyningskæde (støbt stål/rustfrit)-1 .

Vi tilbyder "skræddersyede" tjenester:

• Særlige materialer: Behov for at håndtere ætsende kemikalier? Vi kan skifte til rustfrit stål 316 til skive og krop.
• Forlænget stamme: Til underjordisk nedgravet installation.
• Aktuator klar: Integration med positionsendestopkontakter til automatiserede systemer (efter anmodning).

Vores forpligtelse:Vi fokuserer ikke kun på vores egen produktion af sommerfugleventiler, men også på integrationen af ​​hele ventilforsyningskæden for at give vores kunder rigere produktlinjer og mere betænksom service.

FAQ om enkeltskive kontraventiler

Spørgsmål 1: Hvad er hovedforskellen mellem en enkeltskivekontraventil og en dobbeltskivekontraventil?
A1:VoresEnkeltskive kontraventil(Swing type) giver generelt en tættere tætning mod lavtryks-tilbagestrømning og er mere holdbar mod "slam" i større størrelser (DN200+). Enkeltpladedesignet giver et større flowområde sammenlignet med nogle fjederbelastede dobbeltplader.

Q2: Kan jeg installere denne ventil lodret?
A2:Ja, det anbefales til lodrette rørledninger, hvor strømningsretningen erbund til top. Det er dog afgørende at kontrollere flowpilen markeret på ventilhuset. Til lodrette fald fra top til bund kan en fjederbelastet type foretrækkes.

Q3: Hvordan vælger jeg den rigtige trykklassificering?
A3:Vi tilbyder vurderinger fra PN10 til PN40. Vores ingeniører anbefaler normalt at vælge en rating lig med eller højere end din rørlednings maksimale tryk. For højtryksdamp eller olie er WCB-materiale minimumsstandarden.

Q4: Er produktet strengt i overensstemmelse med internationale standarder?
A4:Ja. Selvom vores basisdesign er fremragende, kan vi fremstille voresEnkeltskive kontraventilat overholdeGB, ANSI, JIS, DIN eller BSstandarder baseret på dine krav til flangeboring-1 .

Send forespørgsel

Zhongguan-ventil: Pålidelig kvalitet, tilpassede løsninger.

Vi har to produktionsbaser (Tianjin & Wenzhou) med over 19 års erfaring. Vi garanterer hurtig levering og produkter af høj kvalitet.
