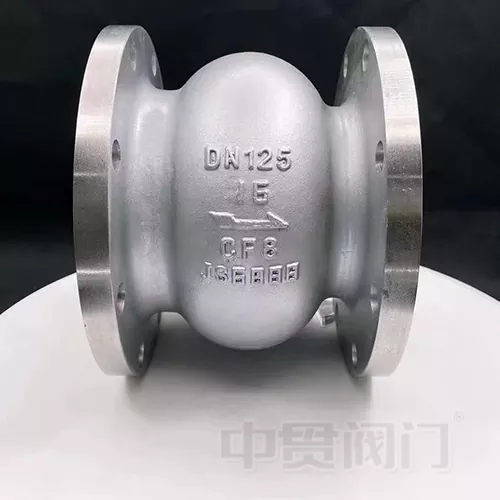

Løftetype kontraventil

Lift Type Check Valve er en automatisk ventil, hvis kernefunktion er at tillade ensrettet strømning af mediet og forhindre tilbagestrømning. Det er meget udbredt i forskellige industrielle og kommunale rørledningssystemer og er en nøglekomponent til at sikre systemtrykstabilitet og udstyrssikkerhed.Zhongguan ventil, en producent med speciale i ventiler i 19 år, producerer løftekontraventiler, der nøje overholder internationale standarder. Ved at udnytte sine fordele i forsyningskæden i hele Kina vælger virksomheden materialer af høj kvalitet, der er egnede til forskellige driftsforhold, og balancerer strukturel rationalitet og brugervenlighed. Tilpassede specifikationer er tilgængelige for at imødekomme specifikke kundebehov.

Vores løftekontraventiler anvender en vertikalt bevægelig ventilskivestruktur, hvilket eliminerer overflødigt design og optimerer flowbanens layout. Sammenlignet med traditionelle kontraventiler tilbyder de mere præcis åbnings- og lukkerespons, mere stabil tætningsydelse og lavere strømningsmodstandstab. De er velegnede til forskellige medier, herunder vand, damp, olie og ætsende væsker, hvilket gør dem til en af ​​de mest omkostningseffektive kontraventiler på markedet.

Produktets arbejdsprincip

Zhongguan Valve Lift Type Check Valve fungerer baseret på den synergistiske effekt af væsketryk og mekanisk struktur. Den opnår automatisk åbning og lukning uden manuel eller ekstern kraft. Den specifikke proces er som følger:

1. Fremadstrømning: Når mediet strømmer fremad langs rørledningen, overvinder væsketrykket vægten af ​​ventilskiven og fjederkraften, skubber ventilskiven lodret opad, hvilket skaber en jævn strømningsbane mellem ventilsædet og ventilskiven, hvilket tillader mediet at passere jævnt;

2. Omvendt afskæring: Når mediumflowet stopper, eller der opstår en omvendt flowtrend, forsvinder væsketrykket. Under den kombinerede virkning af dens egen vægt og fjederens genopretningskraft falder ventilskiven hurtigt og lodret ned, tæt på ventilsædet for at opnå en tætning og forhindre tilbagestrømning af mediet.

3. Stabilitetsgaranti: Det fjederstøttede design accelererer ventilskivens lukkehastighed, reducerer vandslag og undgår slid forårsaget af kollisioner mellem ventilskiven og ventilsædet, hvilket forlænger produktets levetid og sikrer langsigtet stabil drift af rørledningssystemet.

Kerneproduktegenskaber

Vi prioriterer konsekvent faktiske driftsforhold og inkorporerer flere praktiske teknologier i designet og produktionen af ​​vores Lift Type kontraventiler. Dette resulterer i følgende kerneegenskaber, der adskiller dem fra almindelige lignende produkter:

• Præcis åbning og lukning: Den lineære aksiale løftestruktur sikrer hurtig åbning og lukning, eliminerer blokering og forsinkelse, eliminerer effektivt vandslag og gør den velegnet til hyppige pumpestart-stop-operationer;

• Pålidelig tætning: Ved at bruge et metal-elastomer-kompositforseglingsoverfladedesign er tætningsydelsen stabil, med langsigtet lækagekontrol under 0,01 L/min·m og en slidhastighed, der er langt lavere end traditionelle kontraventiler;

• Lav flowmodstand: Optimeret flowkanaldesign reducerer modstandstab under medieflow, med tryktab, der ikke overstiger 0,15 bar ved nominel flow, hvilket bidrager til systemets energibesparelse og forbrugsreduktion;

• Praktisk vedligeholdelse: Modulært strukturelt design eliminerer behovet for at adskille rørflanger til rutinemæssig vedligeholdelse. Teknikere kan udføre over 90 % af vedligeholdelsesarbejdet gennem den øverste inspektionsport, hvilket forkorter vedligeholdelsestiden markant og reducerer vedligeholdelsesomkostningerne;

• Bred kompatibilitet: Materialer og specifikationer kan tilpasses til forskellige tryk-, temperatur- og medieforhold og dækker en række nominelle diametre fra DN15 til DN300 og trykklassificeringer fra 1,6 MPa til 4,0 MPa, der opfylder indkøbsbehovene i flere felter.

Produkt tekniske fordele

I. Strukturelle designfordele

Vores Lift Type kontraventils strukturelle design, kombineret med 19 års brancheerfaring og feedback fra forskellige driftsforhold, har gennemgået multidimensionel optimering, hvilket resulterer i differentierede tekniske fordele:

Lineær åbnings- og lukkestruktur: Ved at bruge et aksialt løftedesign til ventilskiven, sammenlignet med traditionelle svingkontraventiler, eliminerer det effektivt vandslag. Eksperimentel verifikation viser, at i et DN200-rørledningssystem kan det reducere vandslagstryksvingninger med 62 %, hvilket beskytter rørledninger og udstyr mod stødskader;

Modulær samling: Ventilhuset, ventilskiven, fjederen og andre komponenter vedtager et modulært design, hvilket sikrer høj monteringspræcision og bekvem demontering. Dette letter ikke kun produktionstestning, men giver også bekvemmelighed til senere vedligeholdelse, hvilket reducerer vedligeholdelsesbesvær og arbejdsomkostninger;

Letvægtsoptimering: Samtidig med at det sikres strukturel styrke, er ventilhusets vægtykkelsesdesign blevet optimeret for at reducere produktvægten, lette transport og installation, samtidig med at rørledningens belastningstryk reduceres, hvilket gør den velegnet til specielle installationsscenarier såsom store højder og lukkede rum.

II. Fordele ved valg af materiale

Zhongguan Valve udnytter sin integrerede forsyningskæde på tværs af det nordlige og sydlige Kina til at vælge egnede materialer baseret på forskellige driftsforhold, hvilket sikrer holdbarheden og tilpasningsevnen af ​​dens Lift Type kontraventiler. Specifikke materialeanvendelser er som følger:

Almindelige driftsforhold: Der anvendes QT400-15 duktilt jern og 2Cr13 rustfrit stål, hvilket giver høj omkostningseffektivitet, korrosionsbestandighed og slidstyrke, velegnet til vand, damp og almindelige oliemedier.

Ætsende driftsforhold: ZG1Cr18Ni9Ti rustfrit stål er brugt, hvilket giver stærk modstand mod chloridioner, salpetersyre og andre ætsende medier, velegnet til afsaltning af havvand, kemiske korrosionsrørledninger og andre scenarier.

Højtemperatur- og højtryksdriftsforhold: Der anvendes højtemperaturbestandige legeringsmaterialer med en temperaturmodstand op til 300 ℃ og en trykmodstand op til 4,0 MPa, velegnet til højtemperatur- og højtryksrørledningssystemer i kraftværker, kedler og andre applikationer.

Alle materialer gennemgår strenge fysiske og kemiske tests for at sikre overholdelse af standarder, garantere produktkvalitet fra kilden, forlænge produktets levetid, reducere udskiftningsfrekvensen og sænke langsigtede indkøbsomkostninger for kunderne.

III. Fordele ved fremstillingsprocessen

Vi har to store produktionsbaser i Tianjin og Wenzhou, udstyret med avanceret CNC-bearbejdnings- og testudstyr. Vi anvender standardiserede produktionsprocesser for at sikre den ensartede kvalitet af hver Lift Type kontraventil:

Præcisionsbearbejdning: Nøglekomponenter såsom ventilsæder og ventilskiver er præcisionsbearbejdet på CNC-drejebænke, hvilket sikrer høj bearbejdningsnøjagtighed og en tæt forsegling, hvilket reducerer risikoen for lækage.

Strenge test: Vi har etableret et omfattende testsystem, fra råmaterialeinspektion ved ankomst og stikprøvekontrol under produktion til færdigt produkts hydrostatiske test og lufttæthedstest. Hvert trin opfylder standarderne, og ukvalificerede produkter er strengt forbudt at forlade fabrikken.

Standardiseret produktion: Vi fremstiller i overensstemmelse med standarder som GB/T 12235-2022 og API 6D, hvilket sikrer kompatibilitet med almindelige internationale specifikationer. Dette letter kundens udskiftning af eksisterende udstyr, hvilket reducerer indkøbs- og udskiftningsomkostninger.

Produktapplikationsscenarier

Zhongguan ventilløftetype kontraventil, med deres brede tilpasningsevne, kan anvendes til rørledningssystemer inden for flere områder, der dækker industri-, kommunal- og miljøsektorer. Specifikke anvendelsesscenarier er som følger:

I. Industrisektoren

Petrokemisk industri: Velegnet til rørledninger, der transporterer råolie, raffineret olie og kemiske råmaterialer, forhindrer tilbagestrømning, der kan beskadige udstyr, affaldsmaterialer og sikre produktionssikkerhed;

Power Industry: Anvendes i kedelfødevand, kølevand og damprørledninger i termiske og vandkraftproduktionssystemer, hvilket forhindrer omvendt strøm af medier og sikrer stabil drift af generatorenheder;

Metallurgisk industri: Velegnet til rørledninger, der behandler metallurgisk spildevand og højtemperatur røggas, modstandsdygtig over for ætsende medier og visse temperaturer, hvilket sikrer glat fremdrift af metallurgiske processer.

II. Kommunal og offentlig servicesektor

Vandbehandling: Anvendes i vandforsynings- og afløbsrørledninger og kemiske doseringsrørledninger i vandværker og spildevandsrensningsanlæg for at forhindre tilbagestrømning af spildevand og forurening af rent vand, hvilket sikrer stabil drift af vandbehandlingssystemet.

Kommunal opvarmning: Tilpasset til centraliserede byopvarmningsrørledninger for at forhindre tilbagestrømning af varmt vand, hvilket sikrer stabilt varmetryk og forbedrer varmeeffektiviteten.

Bygningsvandforsyning og dræning: Anvendes i vandforsyningssystemer og brandbeskyttelsesrørledninger i højhuse for at forhindre tilbagestrømning af medier forårsaget af rørledningstryksvingninger, hvilket sikrer bygningsvand og brandsikkerhed.

III. Særlige driftsbetingelser

Havvandsafsaltning: Fremstillet af korrosionsbestandigt rustfrit stål, velegnet til havvands- og afsaltet vandtransportrørledninger, modstandsdygtig over for korrosion af medier med høj salinitet, hvilket sikrer en stabil afsaltningsproces.

Lavtemperaturdriftsforhold: Tilpassede lavtemperaturtilpasningsprodukter, velegnet til lavtemperaturmiljøer på -40 ℃ til 0 ℃, brugt i kølekæde- og lavtemperatur-væsketransportrørledninger, hvilket sikrer normal tilbagestrømningsforebyggende funktion.

Hyppig start-stop-driftsbetingelser: Tilpasset til rørledningssystemer med hyppigt start-stop af pumpen, såsom cirkulerende vandsystemer og nødvandsforsyningssystemer, med hurtig åbning og lukning, hvilket reducerer vandslagspåvirkning.
