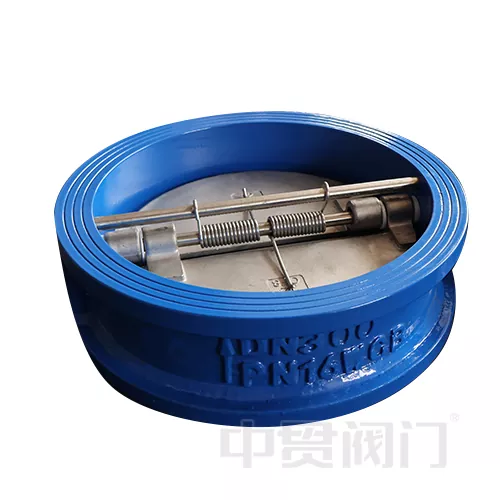

Støbejernskive dobbeltpladekontrolventil

Thecast Iron Wafer dobbeltpladekontrolventil har fungeret godt i pumpeudtag i højhuse, distriktsopvarmningsnetværk og fødevareforarbejdning og rengøringssystemer, såsom DN200-modellen, som med succes undertrykte pumpekropsvibrationer forårsaget af kølet vandrygning i airconditionsystemet i et kommercielt kompleks. Dens lave strømningsmodstand (CV-værdi 0,6 ~ 1,2) og vedligeholdelsesfri egenskaber gør det til det foretrukne udstyr til både omkostningseffektivitet og pålidelighed i lavtryksscenarier.

Strukturelle og designfunktioner

Støbejernsskive dobbeltpladekontrolventil har to symmetriske runde ventilplader (materiale: duktilt jern) er forbundet med forårshængerne, og tykkelsen er 1/10 ~ 1/12 af diameteren, det var første funktion, dobbelt forår hjælpehjælp.

Støbejernskroppen (ASTM A48 Klasse 35b) er 40% lettere og 60% kortere i længden end flangede kontrolventiler, hvilket gør det velegnet til installation i begrænsede rum. Og klemmegrænsefladen overholder EN 1092-2 og understøtter trykklasser PN10-PN16.SO vi kan konkludere det som en sammensat krop.

Den sidste er lavt drejningsmomentåbning og lukning.Optimeret fjederforudlæsning, skiveåbning tryk≤0,05 bar, lukning af responstid≤0,5 sekunder og strømningsmodstandskoefficienten (KV-værdi) er 0,6 ~ 1,2, hvilket er egnet til anti-backflow og lavt hovedsystem ved udgangen til pumpen ..

Præstationsfordele og anvendelighed

1. balance mellem økonomi og holdbarhed:

Omkostningerne ved støbejernsmateriale er 1/3 af de afstandløse stålventiler, og det kan modstå svagt ætsende væsker (såsom kølevand og husholdning) af pH 6 ~ 9 gennem belægningsbeskyttelse;

Designlivet er ≥10 år, og vedligeholdelse kræver kun regelmæssig rengøring af ventilpladen.

2. Lav risiko for vandhammer:

Den dobbelte ventilplade Incast Iron Wafer Dual Platecheck -ventil er lukket i trin for at reducere rørledningsspåvirkningen forårsaget af den pludselige ændring i strømningshastighed, og spidsværdien af ​​det målte vandhammertryk reduceres med 50%~ 70%;

3. bred kompatibilitet:

Anvendt temperaturområde -20 ° C ~ 120 ° C, understøtter vand, olie og lavkoncentrationskemikalier (såsom ethylenglycolopløsning);

Kan installeres lodret eller vandret til støbejerns-, PVC- eller carbonstålrør (påkrævet pakning).
