Portventilerer meget anvendte flowkontrolkomponenter i industrielle rørledningssystemer, hvor pålidelig afspærring, minimalt tryktab og lang levetid er påkrævet. Denne artikel forklarer, hvordan portventiler fungerer, hvordan deres strukturelle design påvirker ydeevnen, og hvordan tekniske parametre påvirker valgbeslutninger. Den adresserer også almindelige spørgsmål, som ingeniører og indkøbsprofessionelle rejser, og giver en struktureret, praktisk reference, der er tilpasset den virkelige verden, industriel brug og søgeadfærd.
En skydeventil er en lineær bevægelsesventil designet primært til on/off service frem for flowregulering. Kernemekanismen består af en flad eller kileformet låge, der bevæger sig lodret mellem to ventilsæder. Når porten er helt åben, trækkes den helt tilbage fra strømningsvejen, hvilket tillader væske at passere igennem med minimal modstand. Når den er lukket, falder porten ned for at danne en tæt tætning mod sæderne, hvilket effektivt stopper flowet.
Dette designprincip gør skydeventiler særligt velegnede til applikationer, der kræver fuld gennemstrømning og sjælden drift. I modsætning til spjældventiler minimerer skydeventiler turbulens og erosion, når de er helt åbne, hvilket bidrager til længere systemlevetid og lavere energitab.

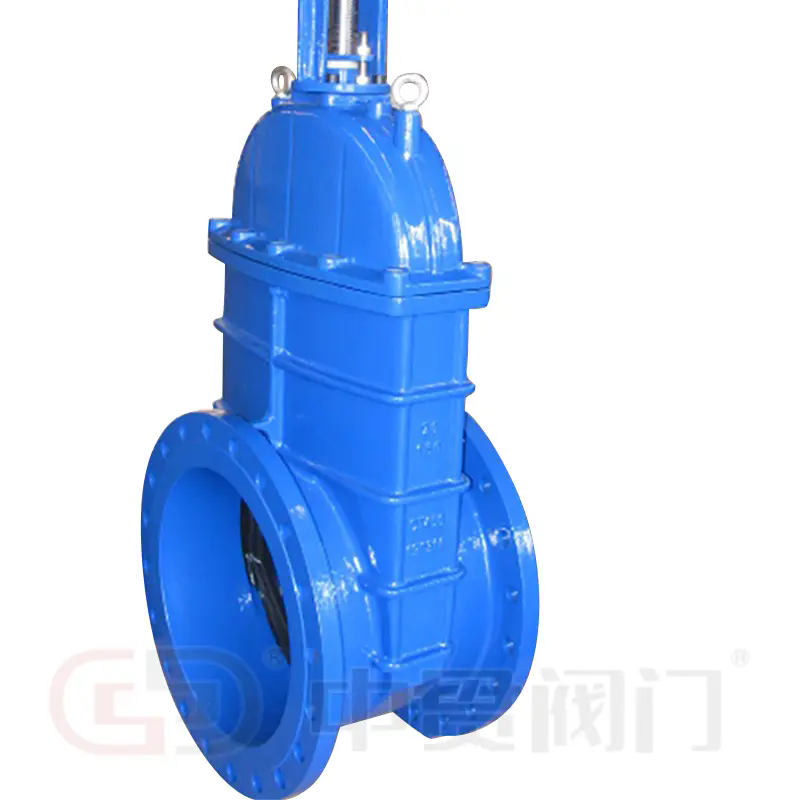

Fra et strukturelt perspektiv inkluderer gængse sluseventilkonfigurationer stigende spindel og ikke-stigende spindeldesign. Stigende spindelventiler giver visuel bekræftelse af ventilposition, mens ikke-stigende spindeldesign foretrækkes i installationer med begrænset lodret frigang. Indvendigt kan skydeventiler bruge solide kiler, fleksible kiler eller parallelle skydeporte, hver valgt baseret på tryk, temperatur og medieegenskaber.
Forståelse af tekniske parametre er essentiel for at evaluere ventilens egnethed i et givet system. Disse parametre har direkte indflydelse på tætningspålidelighed, driftssikkerhed og langtidsholdbarhed.
| Parameter | Beskrivelse | Industriel betydning |
|---|---|---|
| Nominel diameter (DN) | Indvendig passagestørrelse af ventilen | Sikrer kompatibilitet med rørledningsdimensioner og flowkrav |
| Trykklassificering (PN/klasse) | Maksimalt tilladt arbejdstryk | Bestemmer sikker drift under systemtrykforhold |
| Kropsmateriale | Almindeligvis støbejern, kulstofstål, rustfrit stål, legeret stål | Definerer korrosionsbestandighed, styrke og temperaturtolerance |
| Sæde materiale | Metal-til-metal eller blødt siddende design | Påvirker tætningsevne og slidstyrke |
| Driftstemperatur | Minimum og maksimum tilladte temperaturer | Sikrer ventilintegritet i højtemperatur- eller kryogensystemer |
| Afslut forbindelse | Flanget, gevind, svejset | Påvirker installationsmetode og vedligeholdelses tilgængelighed |
Præcis justering af disse parametre med systemdesignforholdene reducerer risikoen for fejl og optimerer livscyklusomkostningerne. I højtryks- eller højtemperaturmiljøer bliver materialevalg og sædedesign særligt kritiske.
Portventiler bruges på tværs af en lang række industrier på grund af deres enkle struktur og pålidelige afspærringsevne. I vandbehandling og kommunale forsyningssystemer er skydeventiler almindeligvis installeret i hoveddistributionsledninger, hvor fuld strømningskapacitet og lavt tryktab er påkrævet.
I olie- og gassektoren anvendes portventiler i opstrøms-, midtstrøms- og nedstrømsoperationer. Deres evne til at håndtere høje tryk og temperaturer gør dem velegnede til råolierørledninger, raffineringsenheder og lagerfaciliteter. Industrielle standarder som API og ASME styrer ofte deres design og test i disse miljøer.
Elproduktionsanlæg er afhængige af gateventiler i kedelfødevandssystemer, dampledninger og kølekredsløb. Her foretrækkes metalsiddende skydeventiler for deres evne til at modstå termisk cykling og slibende medier. Kemiske forarbejdningsanlæg anvender også skydeventiler, hvor kemisk kompatibilitet og tæt afspærring er påkrævet.
På tværs af disse industrier er det konsekvente krav pålidelig isolering snarere end flowmodulering, hvilket forstærker vigtigheden af korrekt ventilpositionering og betjeningspraksis.
Valg af skydeventil begynder med en klar forståelse af driftsbetingelser, herunder tryk, temperatur, medietype og aktiveringsfrekvens. Overspecifikation øger omkostningerne uden yderligere fordele, mens underspecifikation introducerer operationel risiko.
Vedligeholdelsespraksis fokuserer på periodisk inspektion af spindelgevind, pakningsintegritet og sædets tilstand. Fordi skydeventiler ikke er designet til drosling, bør delvis åbning under service undgås for at forhindre vibrationer og beskadigelse af sædet.
Ydeevneevaluering inkluderer ofte hydrostatisk test, sædelækagetest og dimensionsinspektion under idriftsættelse. I løbet af levetiden giver overvågning af drejningsmomentkrav og tætningsydelse tidlig indikation af slid eller fejljustering.
Q: Hvordan adskiller en skydeventil sig fra en kugleventil i flowkontrol?
A: En skydeventil bruger lineær bevægelse til at hæve eller sænke en låge, hvilket giver fuld boring, når den er åben, og minimalt tryktab. En kugleventil bruger roterende bevægelse og er bedre egnet til hurtig drift, men kan introducere højere strømningsmodstand afhængigt af design.
Q: Hvordan skal en skydeventil installeres for at sikre langsigtet pålidelighed?
A: Portventiler skal installeres helt åbne eller helt lukkede under systemdrift, justeret med rørledningens midterlinjer og understøttet for at undgå ekstern belastning. Korrekt orientering af spindlen og overholdelse af drejningsmomentspecifikationerne er afgørende.
Spørgsmål: Hvor ofte skal portventiler vedligeholdes i industrielle systemer?
A: Vedligeholdelsesfrekvensen afhænger af driftsforholdene, men periodisk eftersyn anbefales, især i høje temperaturer eller korrosive miljøer. Rutinemæssig cykling hjælper med at forhindre stængelbeslag og nedbrydning af pakning.
Portventiler forbliver en grundlæggende komponent i industriel væskekontrol på grund af deres strukturelle enkelhed, fuldstrømsevne og pålidelige afspærringsevne. Når tekniske parametre, anvendelsesforhold og vedligeholdelsespraksis er korrekt afstemt, leverer skydeventiler lang levetid og forudsigelig drift.
Efterhånden som produktionsstandarderne udvikler sig, og materialeteknologierne udvikler sig, fortsætter portventilerne med at tilpasse sig stadigt mere krævende driftsmiljøer.Zhongguan ventilfokuserer på at levere portventilløsninger, der er konstrueret til at opfylde internationale standarder og samtidig imødekomme praktiske industrikrav.
For yderligere tekniske detaljer, applikationsvejledning eller projektspecifik support,kontakt osfor at diskutere, hvordan Zhongguan Valve-produkter kan integreres i dit rørledningssystem med tillid og effektivitet.
