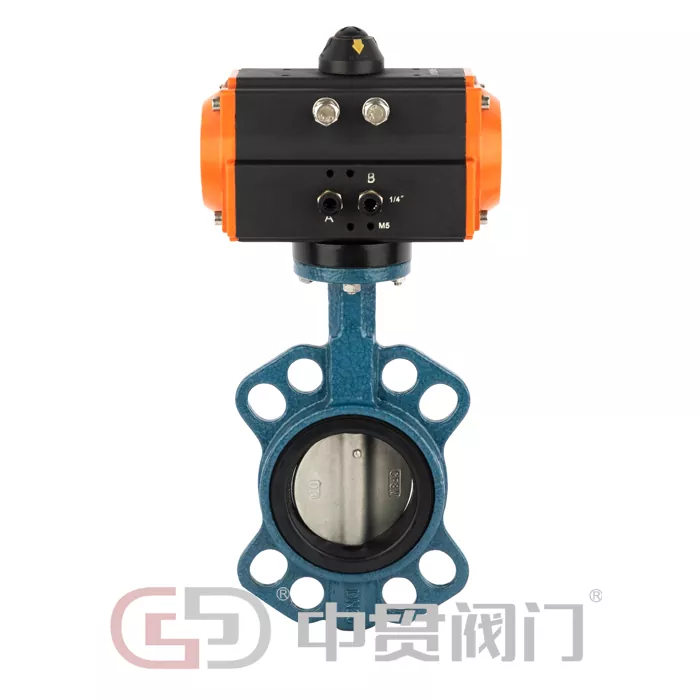

Pneumatisk aktiveret sommerfugleventil

Den pneumatiske aktiverede sommerfugleventil er en trykluftdrevet sommerfugleventil. Dens kerne består af en pneumatisk aktuator og ventilhuset. Den pneumatiske aktuator driver ventilpladen til at rotere 90° og opnår derved funktionerne med at afskære eller regulere strømmen af ​​medier i rørledningen. Butterfly-ventilen giver hurtigere respons og lettere betjening. Den kan bruges med en positioner til præcis kontrol og er meget udbredt i forskellige industrielle og kommunale rørledningssystemer, tilpasset til forskellige medietransmissionsbehov.

Som et af Zhongguan Valves kerneprodukter fortsætter vores pneumatisk aktiverede sommerfugleventil traditionen af ​​høj kvalitet for vores sommerfugleventilprodukter. Fra indkøb af råvarer til produktion og forarbejdning og derefter til test af færdige produkter overholder hvert trin industristandarder for at sikre langsigtet stabil drift og opfylde de faktiske driftsbetingelser for forskellige kunder.

Funktioner

Kernestrukturen i den pneumatisk aktiverede sommerfugleventil består af tre hovedkomponenter, der arbejder sammen for at sikre stabil ventildrift. Den specifikke struktur er som følger:

• Pneumatisk aktuator: Som kraftkernen i ventilen kommer den i enkeltvirkende og dobbeltvirkende typer. Den er lavet af aluminiumslegering, er let, højstyrke og giver stabilt udgangsmoment. Den kan vælges fleksibelt i henhold til ventilens diameter og driftsbetingelser, hvilket sikrer jævn ventilpladerotation og pålidelig drift.
• Butterfly ventilhus: Ventilhuset er lavet af støbejern, støbestål eller rustfrit stål osv. Strømningskanalen er designet til at blive strømlinet, og den indvendige væg er glat, hvilket effektivt kan reducere væskemodstanden og reducere systemets energiforbrug; ventilpladen har en cirkulær struktur og passer tæt til ventilsædet for at sikre tætningsevne og forhindre medielækage.
• Styretilbehør: Ventilpositionere, endestopkontakter, magnetventiler og andet tilbehør kan udstyres efter kundens behov. Positioneringsanordninger kan opnå præcis justering af ventilåbningen, endestopkontakter kan give realtidsfeedback om ventilens driftsstatus, og magnetventiler bruges til at styre aktuatorernes handling for at opnå automatiseret kontrol.

I. Køre- og kontrolfunktioner

Fleksibel drivmetode: Anvender enkeltvirkende eller dobbeltvirkende pneumatiske aktuatorer, der kan vælges i henhold til driftsforhold. Enkeltvirkende aktuatorer nulstilles automatisk via fjederkraft i tilfælde af lufttilførselsafbrydelse, hvilket sikrer systemsikkerhed.

Præcis og bekvem kontrol: Kan udstyres med en intelligent positioner, der modtager 4-20mA strømsignaler for at opnå kontinuerlig justering af åbningen fra 0% til 100%, med kontrolnøjagtighed, der når ±0,5%-±1%, velegnet til højpræcisions flowkontrolscenarier.

Hurtig reaktionshastighed: Ventilskiftetiden er kun 3-10 sekunder. Til nødslukningsscenarier kan en helt lukket model inden for 1 sekund tilpasses, langt bedre end traditionelle elektriske ventiler, velegnet til driftsforhold, der kræver hurtig reaktion.

II. Tætnings- og holdbarhedsfunktioner

Pålidelig tætningsydelse: Bløde forseglinger eller metalforseglinger kan vælges i henhold til mediets egenskaber. Bløde forseglinger kan opnå ANSI Klasse VI nullækage, mens metalforseglinger kan opnå ANSI Klasse IV, hvilket effektivt forhindrer medielækage.

Høj holdbarhed: Ventilhuset er lavet af materialer af høj kvalitet, og ventilpladens overflade kan efter behov belægges med hård legering eller keramisk belægning, hvilket gør den slidstærk og korrosionsbestandig. Tætningerne er lavet af materialer af høj kvalitet, hvilket sikrer en lang levetid og reducerer senere vedligeholdelsesomkostninger.

Kompakt struktur: Lille i størrelse og let i vægt, vejer kun 1/3 til 1/5 af en portventil med samme diameter, den kræver mindre installationsplads, er nem at installere og sparer installationstid og omkostninger.

III. Andre kernefunktioner

Lav strømningsmodstand og lavt energiforbrug: Strømningsmodstandskoefficienten i fuldt åben tilstand er ≤0,5, langt lavere end for skydeventiler og kugleventiler, hvilket effektivt reducerer energiforbruget for pumper, blæsere og andet strømudstyr, velegnet til applikationer med høj flowhastighed.

Bred kompatibilitet: Kan tilpasses til forskellige medier såsom vand, damp, olie og syre/alkali-opløsninger, der dækker forskellige driftsforhold såsom lav temperatur, høj temperatur og højt tryk, der opfylder behovene i flere industrier.

Nem betjening: Understøtter både manuel (håndtag, snekkegear) og pneumatisk betjening. Manuel drift kan anvendes i nødstilfælde, når lufttilførslen er afbrudt, hvilket sikrer normal drift af systemet.

FAQ

1. Hvad er det påkrævede lufttilførselstryk til en pneumatisk aktiveret butterflyventil?

Standard lufttilførselstryk er 0,4-0,6 MPa. Dette kan justeres passende baseret på aktuatormodellen og ventildiameteren. Kontakt venligst vores salgsteam for specifik rådgivning baseret på dine driftsforhold.

2. Hvordan vælger man mellem soft-seal og metal-seal pneumatisk aktiverede sommerfugleventiler?

Soft-seal-typer (gummi, PTFE) er velegnede til lavtryks-, normaltemperatur-, rene medier (såsom postevand, fødevaregodkendte væsker), der tilbyder høj lækagemodstand, hvilket potentielt når nul lækage. Metalforseglingstyper er velegnede til højtemperatur-, højtryks-, partikelholdige eller ætsende medier (såsom damp, kemiske råmaterialer), der giver stærkere temperatur- og trykbestandighed. Kunder kan vælge ud fra deres medieegenskaber og driftskrav.

3. Kan du tilpasse modeller med stor diameter af dine pneumatisk aktiverede sommerfugleventiler?

Ja. Vores standard produktionsdiameter er DN40-DN1600. For større diameter pneumatisk aktiveret sommerfugleventil, kontakt venligst vores salgsteam. Vi tilpasser produktionen efter dine behov og sikrer, at produktet opfylder driftskravene.

4. Hvad er produktgarantiperioden?

Vores pneumatisk aktiverede sommerfugleventil har et års garanti. I garantiperioden vil vi tilbyde gratis reparations- eller udskiftningstjenester for kvalitetsproblemer, der ikke er forårsaget af menneskelige fejl. Vi yder også langsigtet eftersalgsvedligeholdelsessupport.

5. Hvordan installeres og vedligeholdes en pneumatisk aktiveret sommerfugleventil?

Før installation skal du kontrollere, at alle ventilkomponenter er komplette og af den korrekte model, og at der ikke er fremmedlegemer inde i ventilhuset. Under installationen skal du sikre dig, at ventilen er på linje med rørledningen, at flangeforbindelsen er sikker, og undgå at brænde tætningerne under svejsning. Til daglig vedligeholdelse skal du holde ventilen ren, regelmæssigt kontrollere sliddet på pakningerne, udskifte slidte dele omgående, og smøre transmissionsdelene regelmæssigt for at sikre jævn ventilfunktion. Detaljerede installations- og vedligeholdelsesinstruktioner vil blive leveret.
