Wafer-type forbindelse er en metode til fastgørelse af ventiler (isærsommerfugleventiler,kontraventilerosv.) mellem rørflanger ved hjælp af lange bolte. Dens definerende karakteristika er: ventilen har ikke sine egne integrerede flanger; i stedet går lange bolte gennem flangerne på de to rør for at sikre ventilen i midten.

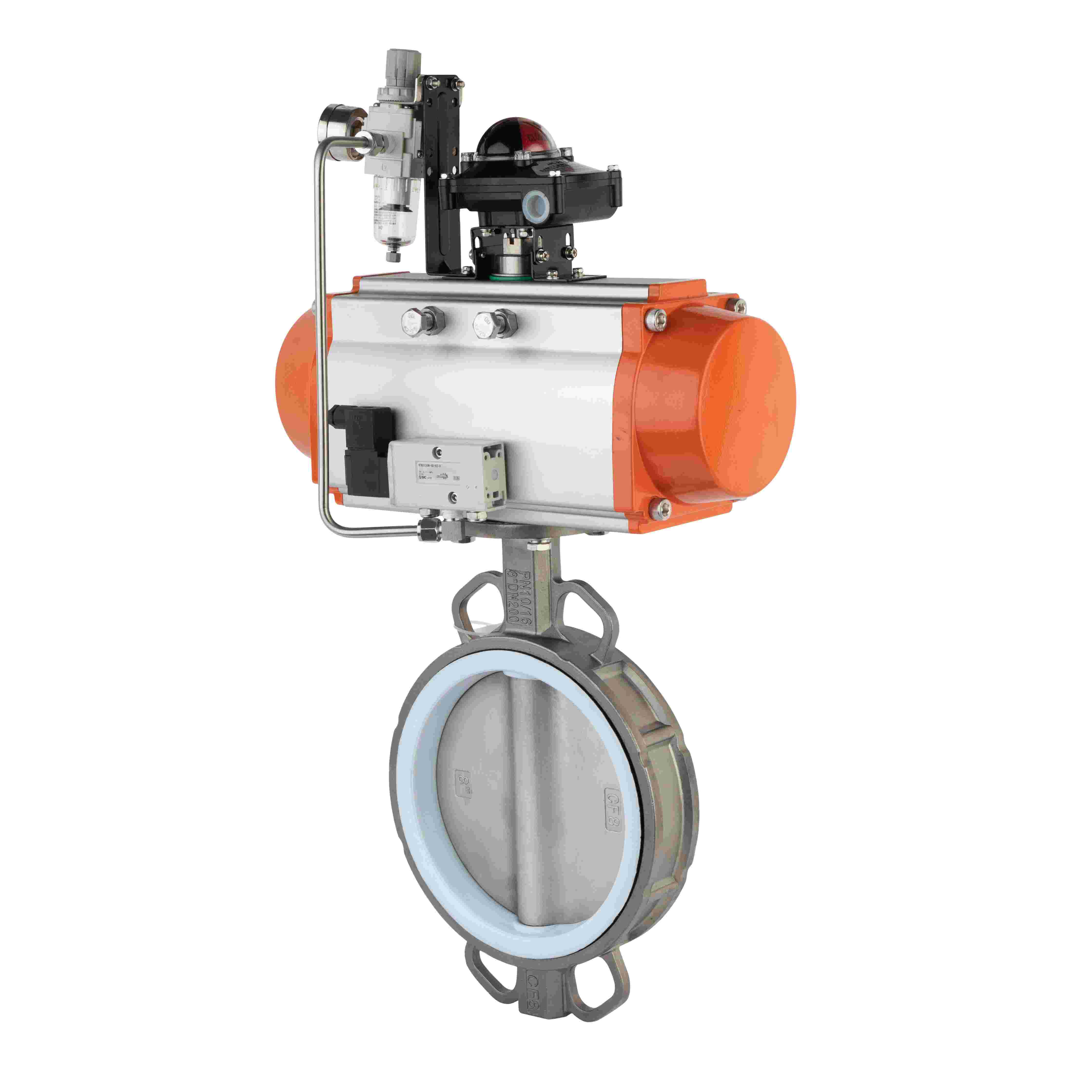

Ventil: Ventilhuset har ingen flangeboltehuller, kun en glat lokaliseringsflade. Almindelige eksempler: wafer sommerfugleventiler, wafer kontraventiler.
Bolte: Typisk tapbolte eller gennemgående bolte, lange nok til at passere gennem bolthullerne på begge rørflanger.
Rørflanger: Rørenderne skal være udstyret med standardflanger.
Møtrikker: Bruges til tilspænding.
Placer waferventilen mellem flangerne på de to rør.
Indsæt lange bolte gennem boltehullerne på den ene rørflange → gennem kalibreringshullerne i waferventilhuset → gennem boltehullerne på den omvendte rørflange.
Fastgør møtrikkerne i begge ender. Efterhånden som møtrikkerne spændes, trækkes de to rørflanger sammen.
Denne klemkraft forsegler ventilen mellem flangerne, med pakninger (eller ventilens indbyggede elastiske tætning), der danner tætningsgrænsefladen.
| Feature |
Wafer-type |
Flanget (traditionel) |
| Bolte |
lange bolte; samme antal som flangehuller |
To sæt bolte/møtrikker (én pr. flange) |
| Ventilkonstruktion |
Let, tynd, kompakt |
Tung, lang, med integrerede flanger |
| Installation/fjernelse |
Kræver frakobling af begge sider for at fjerne ventilen |
Kan fjerne ventilen ved at løsne den ene flange |
| Koste |
Lavere ventilomkostninger; rørflanger stadig påkrævet |
Højere ventil + flangeomkostninger |
| Vægt |
Lys; ideel til store diametre |
Tung |
| Lækagestier |
Færre (to tætningsflader: ventil-til-flange på hver side) |
Mere (fire flader: to flangepakninger plus to flange-til-ventil) |
