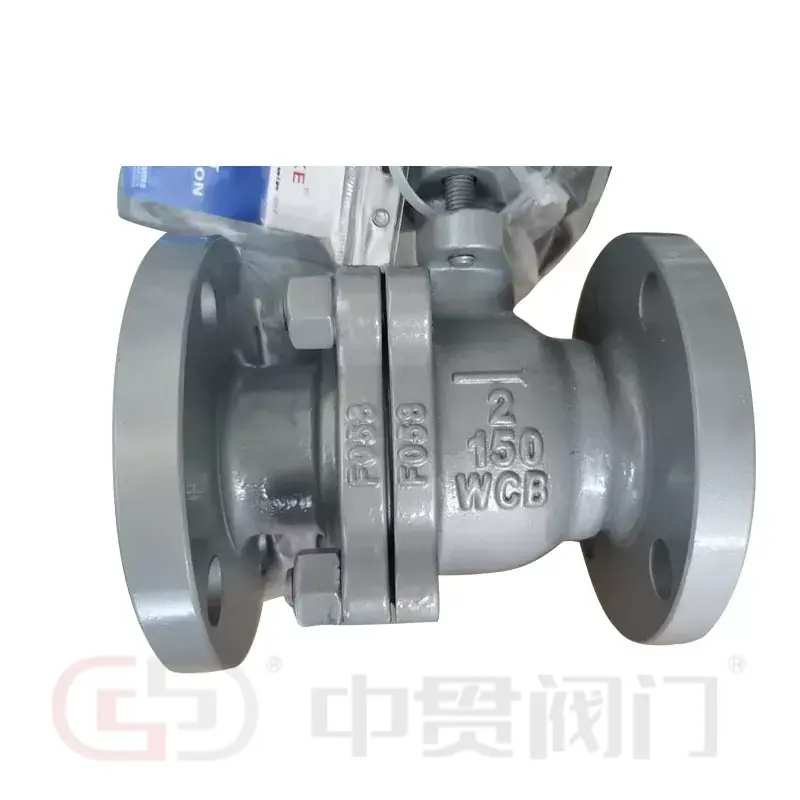

Ventilen bruger WCB kulstofstål til sit primære trykholdige hus. Dette materiale anvendes almindeligvis til industrielle vand-, olie- og damptjenester, hvor kulstofstål er kompatibelt med driftsmediet. Zhongguan lister også LCB og WCC som alternative kropsmaterialer, hvilket tillader materialevalg at afspejle servicetemperatur, mekaniske krav og projektspecifikationer.
Nøglekonstruktionsdetaljer inkluderer:
ASTM A216 WCB støbt kulstofstål til de vigtigste trykholdige komponenter.
Kuglen bevæger sig let under differenstryk og presser mod nedstrømssædet for at etablere afspærringstætningen.
PTFE, R-PTFE, PEEK og PPL er listede muligheder for forskellige tætnings- og driftskrav.
SS304, SS316 og 13Cr er tilgængelige muligheder.
Hoveddelen og den sekundære krop er forbundet med bolte, hvilket giver adgang til interne komponenter under vedligeholdelse.
Kombinationen af et carbonstålhus og udvalgte indvendige materialer gør WCB's flydende kugleventil med flangeforbindelse velegnet til kompatible industrielle medier, hvor pålidelig afspærring og praktisk vedligeholdelse er påkrævet.
Flangede ender giver en boltet forbindelse til matchende rørledningsflanger. Zhongguan lister RF-, FF- og RTJ-tætningsflademuligheder for at imødekomme forskellige rørspecifikationer. Disse konfigurationer understøtter installationsplanlægning på tværs af industrielle projekter, forudsat at ventilflangedimensioner, trykklasse og flade passer til det tilsluttede udstyr.
De angivne størrelser og trykområder dækker flere rørledningskonfigurationer. Klasseklassifikationer og PN-klassifikationer tilhører forskellige betegnelsessystemer og bør ikke behandles som direkte udskiftelige uden at kontrollere de gældende standarder og designbetingelser.
Materialekompatibilitet og tryk-temperaturgrænser bestemmer, om en ventil er egnet til en bestemt tjeneste. WCB kulstofstål er generelt velegnet til kompatible vand-, olie- og dampapplikationer, mens sædematerialet påvirker tætningsydelsen under de valgte driftsforhold.
Typiske anvendelsesområder omfatter:
On-off isolering i kompatibel olie- og gasservice, underlagt de specificerede tryk, temperatur og mediekrav.
Isolering af kompatible procesvæsker. Ætsende medier kræver omhyggelig vurdering af kompatibilitet med krop, kugle, frempind og sæde.
Vand- og damprør, hvor de valgte ventilmaterialer og tryk-temperaturklassificeringer opfylder systemkravene.
Rørledningsisolering i industrielle vandsystemer, med materialevalg baseret på vandkemi og driftsforhold.
Gentagen åbning og lukning i kompatible proceslinjer, med driftsfrekvens og vedligeholdelseskrav taget i betragtning under udvælgelsen.
Den medfølgende produktinformation giver en maksimal temperatur på425°Cfor den beskrevne ventil, men dette tal skal ikke fortolkes som den tilladte temperatur ved hvert tryk eller for hvert sædemateriale. PTFE, R-PTFE, PEEK og PPL har forskellige temperatur- og servicekarakteristika. Den endelige tilladte driftsramme afhænger af den komplette ventilkonfiguration.
Den flydende kuglemekanisme er afhængig af differenstryk for at skubbe bolden mod nedstrømssædet. Denne kontakt er med til at danne lukketætningen, mens det valgte sædemateriale bestemmer dets egnethed til mediet og driftstemperaturen.
Den todelte boltede krop giver adgang til indvendige komponenter til vedligeholdelse. Afhængigt af konstruktions- og vedligeholdelsesproceduren kan karrosseriet åbnes for at inspicere eller udskifte dele, der kan repareres, uden at afmontere hele rørledningen. Isolering, trykaflastning og sikker håndtering er fortsat nødvendig før vedligeholdelse.
Yderligere design- og indkøbsovervejelser omfatter:
Et anti-blowout spindeldesign er angivet for at hjælpe med at forhindre spindeludstødning under unormale trykforhold.
En højplatformskonfiguration, der er kompatibel med ISO 5211-montering, er tilgængelig til pneumatisk eller elektrisk aktuatorinstallation.
Et låsehåndtag kan specificeres for at forhindre utilsigtet manuel betjening.
Flangebeklædning, boring, trykklasse, flade-til-flade dimensioner og aktuatorgrænseflader skal svare til projektets rør- og kontrolkrav.
Brandsikker og antistatisk ydeevne er ikke fastlagt af de medfølgende specifikationer. API 6D og ASME B16.34 er opført som designstandarder, og API 598 er opført som teststandard; disse referencer alene bekræfter ikke brandsikker certificering eller antistatisk konstruktion.
For projekter, der kræver yderligere sikkerhedsfunktioner, skal følgende punkter have specifik teknisk dokumentation:
Brandsikker ydeevne:Bekræft den gældende brandteststandard og understøttende testrapport eller certificering.
Antistatisk konstruktion:Kontroller, om en antistatisk enhed er indbygget, og om dens ydeevne er blevet testet.
Tryk- og lækagetest:Bekræft den gældende testprocedure, tryk, acceptkriterier og inspektionsoptegnelser.
Materiale sporbarhed:Identificer de angivne materialer til krop, kugle, frempind og sæde i ordredokumentationen.
Driftsgrænser:Etabler tilladt tryk og temperatur for den valgte størrelse, trykklasse og sædekombination.
Disse kontroller er især relevante for kulbrinteservice, højtemperaturrør og installationer med definerede sikkerhedskrav.
Zhongguan driver ventilproduktionsbaser i Tianjin, etableret i 2016, og Oubei, Yongjia, Wenzhou, hvorZhejiang Zhongguan Valve Manufacture Co., Ltd.blev grundlagt i 2019. Virksomheden har mere end 19 års erfaring i ventilindustrien.
Produktionsudstyr omfatter ventiltrykprøvningsmaskiner, ventilsædeinstallationsudstyr, aksel-bøsningfittingsudstyr og mærkningsmaskiner. Zhongguan har ISO-certifikater for sine ventilprodukter og tilbyder WRAS-certificerede sæder til anvendelige sommerfugleventiler. Gennemgå vorescertifikaterogandelssagerfor flere detaljer.
ForWCB flydende kugleventil med flangeforbindelse, udvalgsdetaljer inkluderer WCB, LCB eller WCC kropsmateriale, DN15–DN600 størrelsesområde, trykklasse, RF/FF/RTJ flangebeklædning og sædemateriale. Relaterede muligheder i sammekugleventilfamilie er også tilgængelige. Zhongguan arbejder også med ingeniørvirksomheder og forhandlere i Vietnam, Malaysia og Singapore.
WCB er et støbt kulstofstålmateriale, der bruges i mange industrielle rørapplikationer. De medfølgende oplysninger angiver en maksimal temperatur på 425°C for denne ventil, men den tilladte driftstemperatur skal vurderes sammen med tryk, sædemateriale og den komplette ventilkonfiguration.
Egnethed afhænger af den kemiske sammensætning, koncentration, temperatur og kompatibilitet af kroppen og de indre materialer. Muligheder for kugle eller spindel i rustfrit stål fastslår ikke i sig selv, at den komplette ventil er egnet til et korrosivt medium.
Angiv den nominelle diameter, trykklasse, flangebeklædning, driftsmedium, tryk- og temperaturforhold, sædepræference og manuelle eller automatiserede driftskrav. Eventuelle brandsikre, antistatiske eller projektspecifikke testkrav skal også angives.
