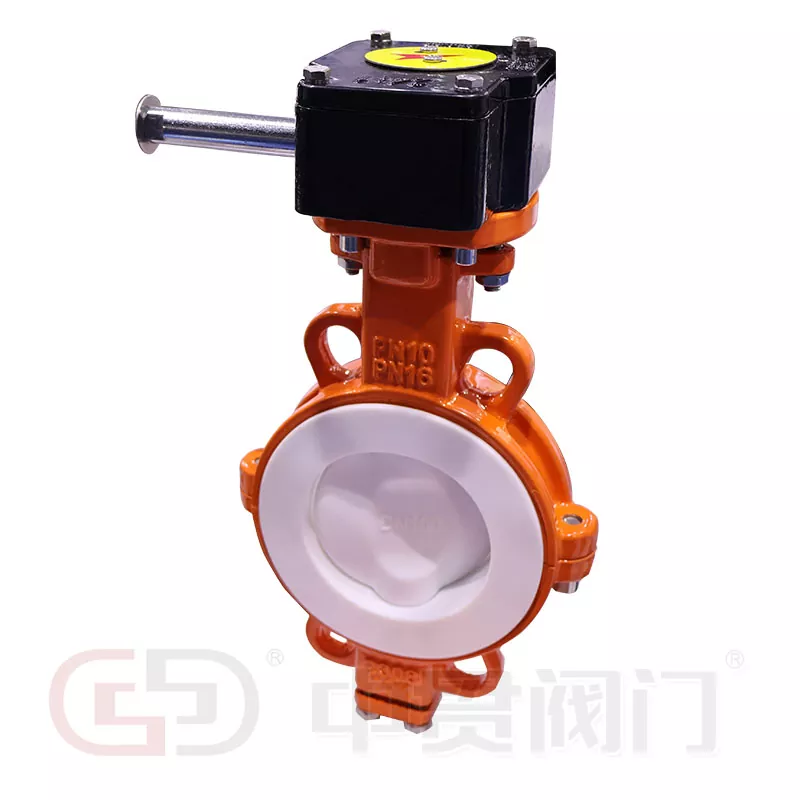

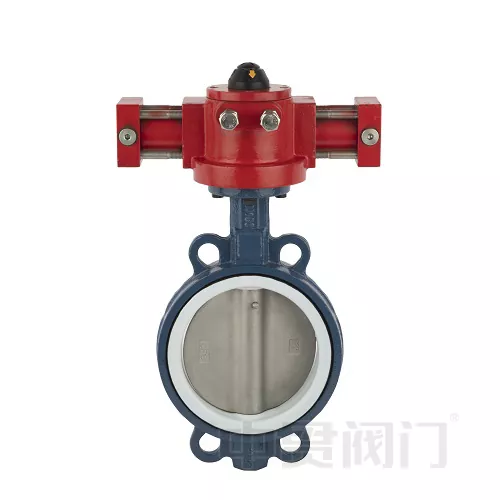

Hydraulisk aktuatorkoncentrisk sommerfuglventil

Hydraulisk aktuatorkoncentrisk sommerfuglventil er kendetegnet ved en disk, der roterer omkring en central skaft for at kontrollere strømmen, mens hydrauliske aktuatorer bruger væsketryk til at bevæge ventilen. Denne kombination giver mulighed for præcis og kraftfuld kontrol af væskestrøm i forskellige anvendelser, især hvor der er ønsket automatisering og der er behov for højere drejningsmomenter.

I. Arbejdsprincip

Industrielle væskekontrolsystemer regulerer strømmen ved at åbne og lukke sommerfuglventiler. Den hydrauliske sommerfuglventil bruger et hydraulisk drevsystem til at omdanne væsketryk til mekanisk energi, hvilket kører ventilakslen for at afslutte en rotationsbevægelse på 90 °. Sammenlignet med elektriske/ pneumatiske aktuatorer tilvejebringer det hydrauliske system højere drejningsmomentproduktion og bedre påvirkningsmodstand.

Ii. Kernestruktur og funktioner

Ventilkropskomponenter

Disk: Åbner og lukker strømningsstien ved at dreje 90 °.

Ventilstamme: Kerneoverførselskomponenten, der forbinder aktuatoren til disken.

Forseglingssystem: EPDM Soft-Seal Valve Seat sikrer nul lækage.

Forbindelsesmetode: Flanged/Wafer Design (i overensstemmelse med ANSI/En -standarder).

Hydraulisk aktuator

Olietryk driver en stempelcylinder, der udsender lineær kraft → konvertering til rotationsmoment.

Standard 90 ° Slag, responstid ≤ 3 sekunder.

Valgfrit enkeltvirkende (fjederretur) eller dobbeltvirkende (tovejs hydraulisk drev).

III. Tekniske fordele
