Kerneguide til valg af sommerfuglventilforbindelsesmetoder

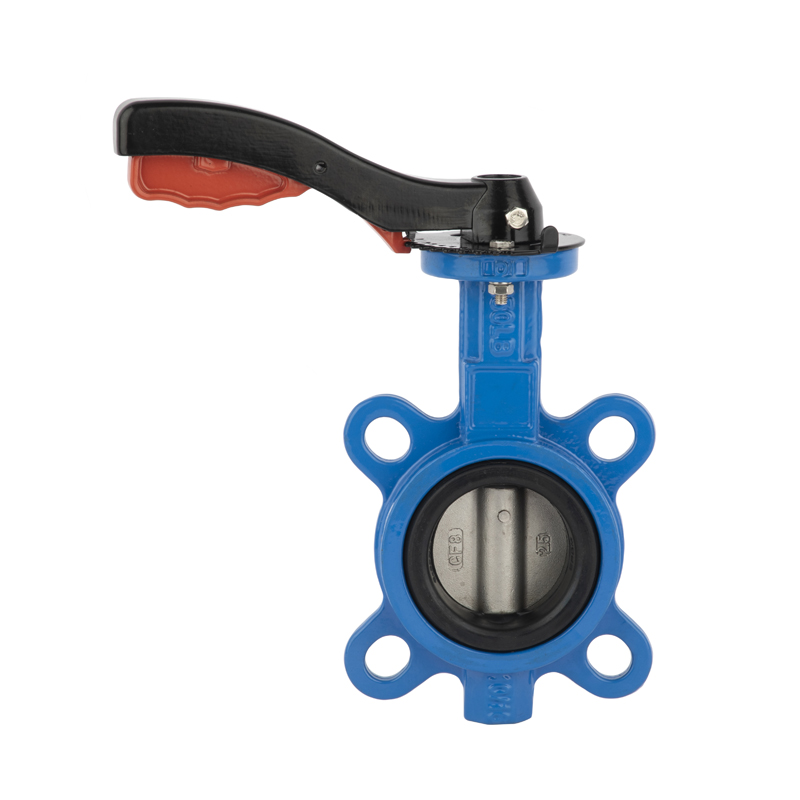

1. Wafer

Kernefordele: tynd struktur (30%~ 50%tyndere end flangetype) og med letvægt (vægttab på 20%~ 40%)

Nødvendige scenarier: Det bruges normalt i rumbegrænsede rørledninger (udstyrsinterlag/renoveringsprojekter).

Typiske anvendelser: Central klimaanlæg, der cirkulerer vandrør, og brandsprinklerpør (PN10 ~ 16)

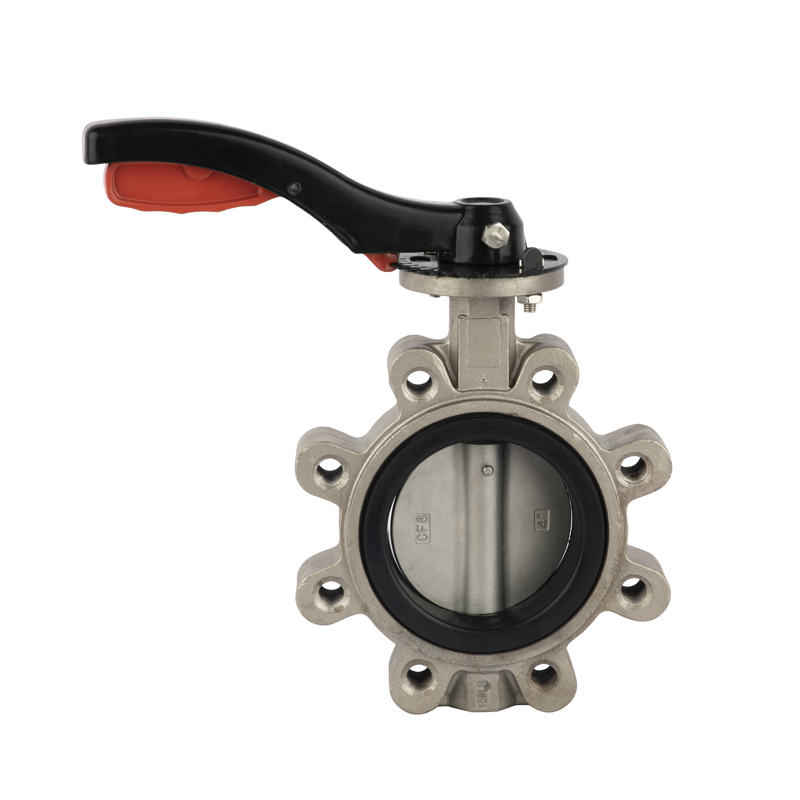

2. lug

Kernefordele: Enkelt-end trykisolering, aftagelige enkelt-side-bolte

Nødvendige scenarier: Segmenteret trykprøve/vedligeholdelse (zoneret vandforsyning), lodret pipeline -installation

Typiske applikationer: Sekundær vandforsyningspumpeudgangventil, kølevandssystem Segmenteret ventil (PN10)

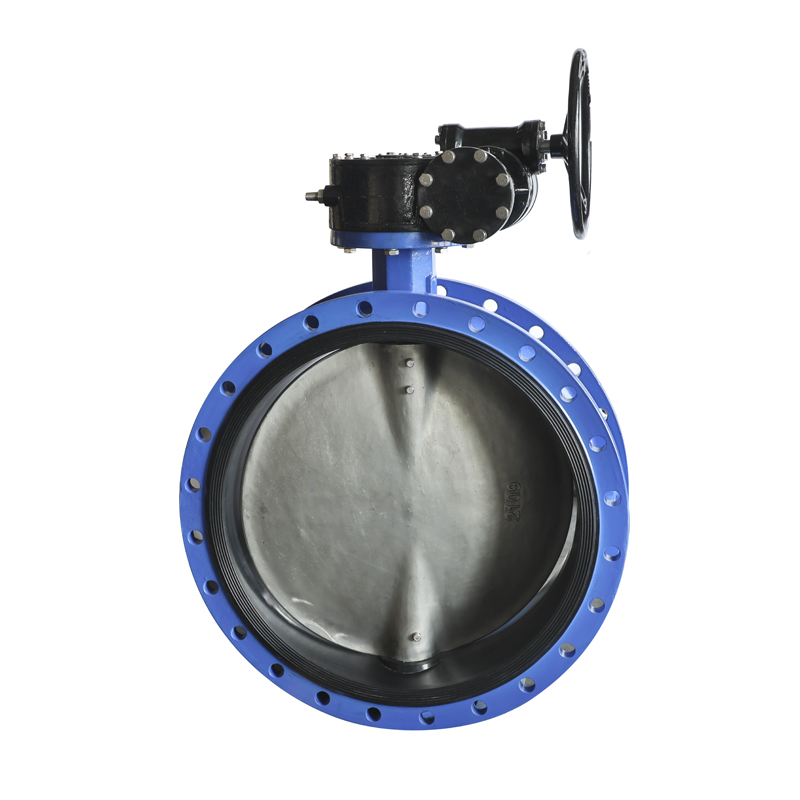

3. flanger

Kernefordele: Højeste tætning pålidelighed, modstand mod rørledningstress og deformation

Nødvendige scenarier: Hyppig adskillelse og rengøring (filtertank backwash -ventil), krav til høj lækage (fødevarefabriksprocesrør)

Typiske anvendelser: spildevandsbehandling doseringsrør, farmaceutisk rent vandleveringsrør (PN6 ~ 16)

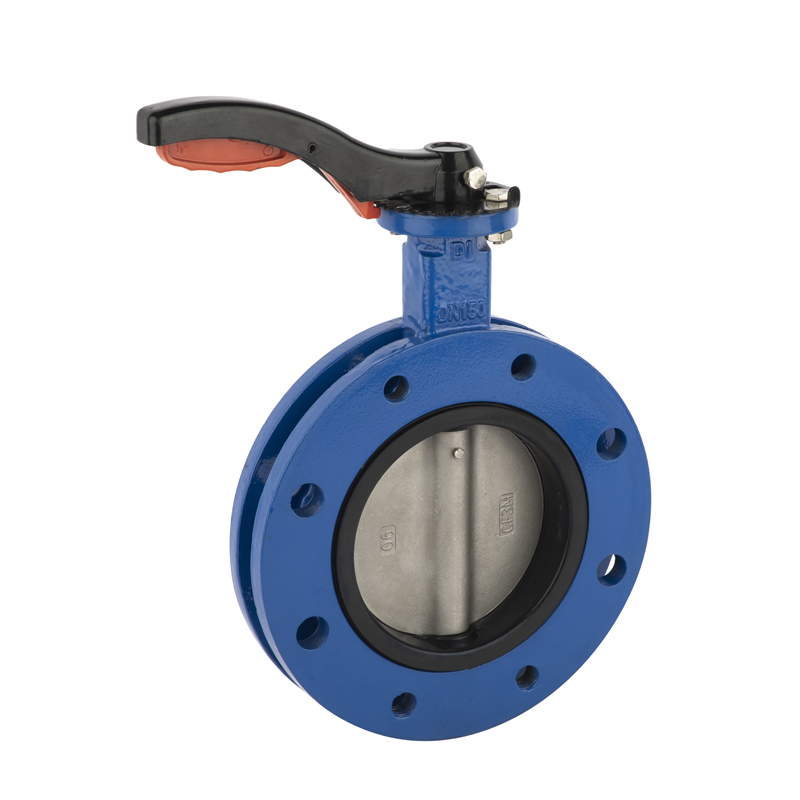

4. U-sektion

Kernefordele:

▶ ️ Beskyt blød tætningsring (forhindrer ekstruderingssvigt)

▶ ️ Behold den lette fordel ved klemtypen (30% ~ 50% lavere omkostninger)

Nødvendige scenarier:

▶ ️ EPDM/PTFE Soft Sealventil

▶ ️ Hyppig adskillelse og rengøring af rørledninger (CIP -rengøring)

▶ ️ Installationsoverflade med ujævn flange

Typiske anvendelser: Mad og farmaceutiske cip -rørledninger, DN300+ ventiler i vandbehandlingsanlæg

Udvælgelsestips: Vælg U-Flange for Priority Sealing Protection, vælg Klemmetype for pladsomkostningsfølsomhed, vælg LUG-type til slutpunktsisolering, og brug flangetype til højfrekvente vedligeholdelsesscenarier.
