Hvad er en flangeforbindelse?
En flangeforbindelse er en forbindelsesmetode, der i vid udstrækning anvendes aftagelig mekanisk. Den bruger ofte et par flanger, en tætningspakning og bolte og møtrikker til at forbinde rør, ventiler eller udstyr tæt sammen.
Dens nøgleprincip er:bruge boltenes tilspændingskraft til at komprimere tætningspakningen mellem flangerne, så væsken (væske eller gas) beskyttes mod lækage.

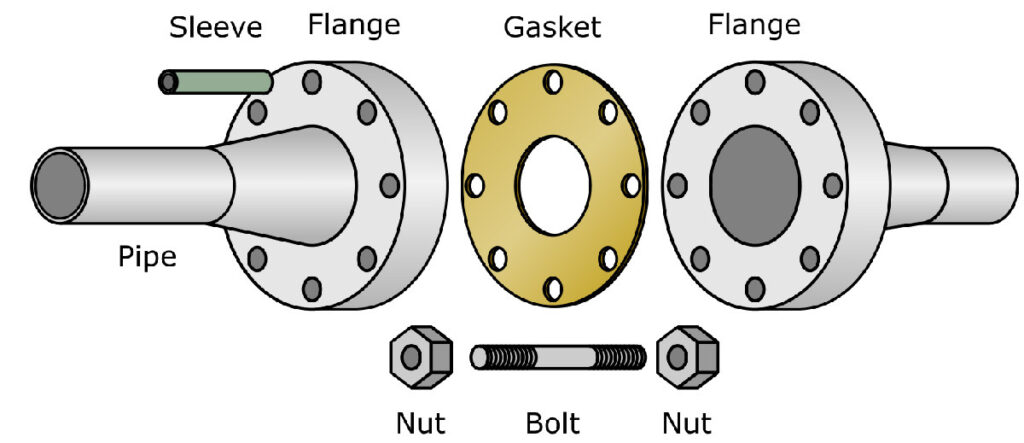

En typisk flangeforbindelse, der inkluderer følgende fire hoveddele:

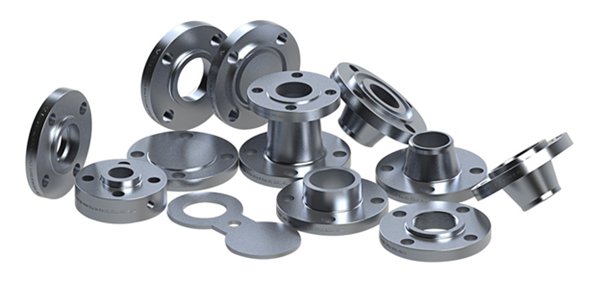

Flange: En skiveformet del fastgjort til enden af et rør eller udstyrsport, typisk med boltehuller.
Tætningspakning: Sæt mellem tætningsfladerne på to flanger, den presses for at give tætning.
Bolte og møtrikker: Gå gennem boltehullerne på flangerne for at levere gribekraften.
Forsegling Ansigt: Overfladen af flangen, der nærmer sig pakningen; det kommer i forskellige typer (f.eks. hævet ansigt, mandligt/kvindeansigt osv.).
Vigtigste fordele:
Høj fordel og robust tætning: Kvalificeret til at håndtere højt tryk, høj temperatur eller eroderende medier.
Nem demontering og vedligeholdelse: Tilslutningen kan let åbnes til rørrensning, udstyrsinspektion eller dele erstatning.
God substituerbarhed: Flenger overholder nationale standarder (f.eks. GB), kemiske industristandarder (f.eks. HG), mekaniske industristandarder (f.eks. JB) og internationale standarder (f.eks. ANSI/ASME, DIN). Produkter fra forskellige producenter kan skiftes på betingelse af, at de overholder samme standard.
Generelle applikationer:
Pipeline engineering: Forbinder rør til rør, rør til ventiler og rør til pumper.
Trykbeholder: Fastgørelser til mandehuller og håndhuller på reaktionsbeholdere og beholdere.
Tilslutningspunkt: Indløbs- og udløbsforbindelser på trykgivere og forbindelser mellem kanalskallen og skal på varmevekslerne.
Produktionssystemer og offentlige forsyninger: Olie, kemikalier, naturgas, vandbehandling, varmesystemer og så videre.
Enkel sammenligning med andre tilslutningsmåder:
Sammenlignet med svejsning: Flangeforbindelser er aftagelige, men de er dyrere og kan introducere ekstra mulige lækagepunkter.
Sammenlignet med gevindforbindelser: Flangeforbindelser kan tåle højere tryk og tilpasse sig større rørdiametre, men de er mere komplicerede at installere og kræver mere plads.
Enkel oversigt: Når der er krav om at modstå højt tryk, håndtere store rørdiametre eller kræve hyppig demontering for servicering, er flangeforbindelsen normalt den foretrukne metode. De mest almindelige eksempler er koblingerne på brandslukningsvandrør eller fabriksdamprørledninger, der fremhæver "hævede skiver" og er fastgjort med en cirkel af bolte.
