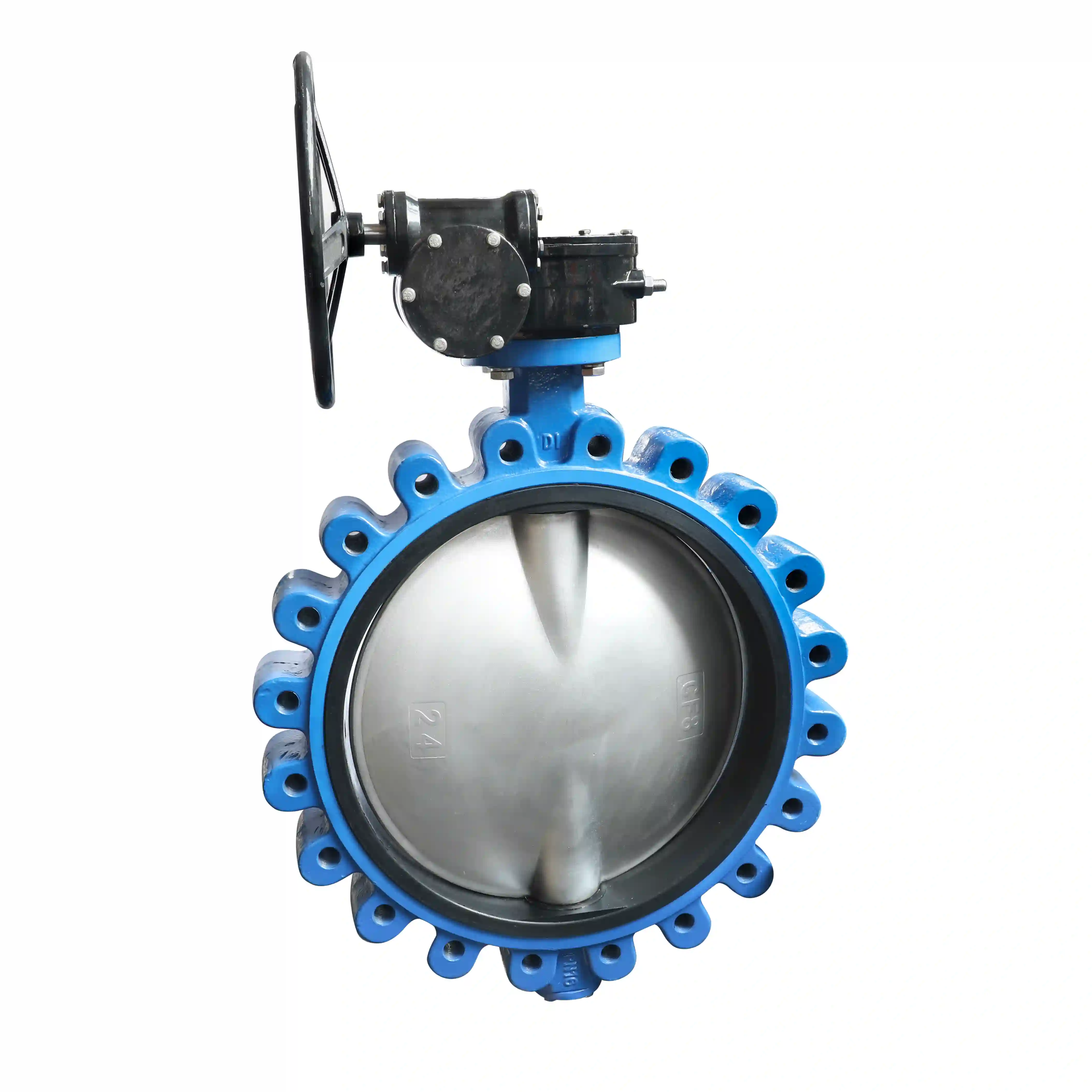

"Lag-type forbindelse" refererer typisk til metoden til at installere en lug-type butterfly ventil mellem rørflanger. Denne tilslutningsmetode er meget almindelig i industrielle rørsystemer. Den har fået sit navn fra ventilhuset med "lug" strukturer med bolthuller.
For bedre at forstå denne forbindelsesmetode kan den sammenlignes med en anden almindelig type: wafer-stil-forbindelsen.
Uafhængig forbindelse, ikke-forstyrrende: Det mest bemærkelsesværdige træk ved en knasterforbindelse er, at rørene på hver side er uafhængigt fastgjort til ventilen ved hjælp af bolte. Det vil sige, at flangen på venstre side er boltet til ventilens venstre ører, og højre side er tilsvarende boltet til højre ører. Dette gør det muligt at fjerne hver side af rørene uafhængigt uden at påvirke tætningen på den modsatte side.
Placerlug-stil sommerfugleventilmellem to rørflanger og juster bolthullerne.
Brug bolte til sikkert at fastgøre flangen på hver side til de gevindskårne huller eller gennemgående huller på de tilsvarende ører på ventilen.
Dette design giver flere forskellige fordele:
Letter "blindvejs"-service: Når ventilen skal installeres for enden af en rørledning (f.eks. som afløbsventil ved rørafslutningen), er der kun en flange på den ene side. En ventil i lug-stil kan boltes direkte til den enkelte flange - noget en wafer-stil ventil ikke kan.
Forbedret systemstabilitet: Sammenlignet med wafer-type ventiler, som er afhængige af lange bolte, der klemmer dem fast mellem flanger, giver den uafhængige fiksering af lug-stil ventiler stærkere støtte. I applikationer, hvor rørledninger oplever vibrationer eller svingende tryk, giver denne forbindelsesmetode højere stabilitet og pålidelighed.
Lettere vedligeholdelse: Da de to sider af røret er uafhængigt forbundet, når det er nødvendigt at servicere eller udskifte ventilen, er det kun den side, der skal arbejdes på, der skal skilles ad. Det er ikke nødvendigt at afbryde begge sider af rørene samtidigt, hvilket reducerer nedetiden markant.
-
