ISO5211 er en vigtig standard, der er indstillet af Den Internationale Organisation for Standardisering (ISO) forTilslutningsventilaktuatorer til industrielle ventiler. Dets hovedmål er at sikre, at delvistventiler (som sommerfuglventiler og kugleventiler) og aktuatorer er kompatible og let kan udskiftes over hele verden. Standarden definerer klart dimensionerne af flangeforbindelser, drejningsmomentkrav, hulmønstre og drivkonstruktioner. Det specificerer også de maksimale drejningsmomentværdier (i området fra 32 til 10.000 nm) for forskellige flangetyper (fra F03 til F25) .. Gennem samlet interface -design forenkler ISO5211 markant den matchende proces mellem ventiler og aktuatorer, reducerer installationskompleksiteten og forbedrer systemets pålidelighed og vedligeholdelseseffektivitet.
Med hensyn til strukturelt design understreger ISO5211 standardiseringen af flanger med høj platform (topmonteringsplatforme), hvilket gør det muligt for aktuatorer at blive installeret direkte, hvilket eliminerer traditionelle parenteser og forbinder aksler, hvilket reducerer antallet af komponenter og forbedrer stabiliteten. F.eks. Kan sommerfuglventiler, der opfylder denne standard, direkte tilpasses pneumatiske eller elektriske aktuatorer til hurtig installation og præcis kontrol.

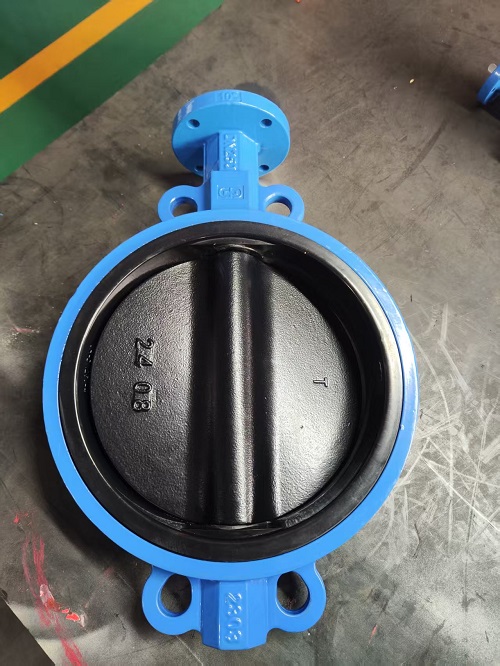

Så det anvendte også i vores sommerfuglventil, vi kan give forskellige standard, hvis du har brug for rund stilk, kan vi også levere, det blev normalt anvendt i et eller andet land som Vietnam og Rusland ect.
Firkantet skaft er den drevskaftform, der er anbefalet af ISO5211 -standarden. Dens kernefordele er:
1. Højt drejningsmomentets transmissionseffektivitet: Kvadratakslen transmitterer drejningsmomentet gennem flad kontakt, som har større friktion end rund aksel og effektivt kan reducere risikoen for at glide, især egnet til højtryks- og højfrekvente driftsscenarier.
2. Præcise positionering: Keyway-matching af kvadrataksel og aktuatorgrænseflade (såsom højre-vinkel firkantet nøgle eller diagonal firkantetast) kan sikre den strenge justering af drev og ventilakse ved at undgå tætningsfejl forårsaget af vinkelafvigelse.
3. Standardisering og kompatibilitet: ISO5211 Specificerer firkantet skaftstørrelse og flangehulsposition, så aktuatorer og ventiler af forskellige mærker kan være problemfrit forbundet, hvilket forbedrer forbedring af forsyningskæden fleksibilitet markant.
4. DENNE ANVENDELSE I INTERNATIONAL MARKED: Firkantet skaftdesign er blevet mainstream på europæiske, amerikanske og internationale high-end markeder. For eksempel vedtager den importerede pneumatiske flangekugleventil af Amisco i USA ISO5211 kvadratakselhøj platform, direkte installerer aktuatoren uden yderligere justering, og understøtter anti-slipventilstamme og anti-statiske omgivelser, som er egnede til barske arbejdsforhold. Lignende design findes også i industrielle ventilprodukter fra Tyskland, Japan og andre lande, hvilket afspejler deres teknologiske modenhed og pålidelighed.
Så det er grunden til, at firkantet stilk og ISO5211 normalt dukker op sammen, vores blotte stilk og firkantet stammugterfuglventil følger også dette, nogle af vores kunde spørger også, hvorfor den øverste flange har en anden boring, det var multi-standard (ISO 5211/GB-standard Ventil, vi leverer ikke kun en standard.
