Sommerfuglpladen påSommerfuglventiler installeret i diameterretningen af røret. Sommerfuglventilen har en simpel struktur, lille størrelse, let vægt, kun et par dele og behøver kun at rotere 90 ° for hurtigt at åbne og lukke, enkle at betjene, og ventilen har gode fluidkontrolegenskaber. Når sommerfuglventilen er i den helt åbne position, er tykkelsen af sommerfuglpladen mediets modstand, når den strømmer gennem ventilkroppen, så trykfaldet, der genereres af ventilen, er meget lille, så den har gode flowkontrolegenskaber.

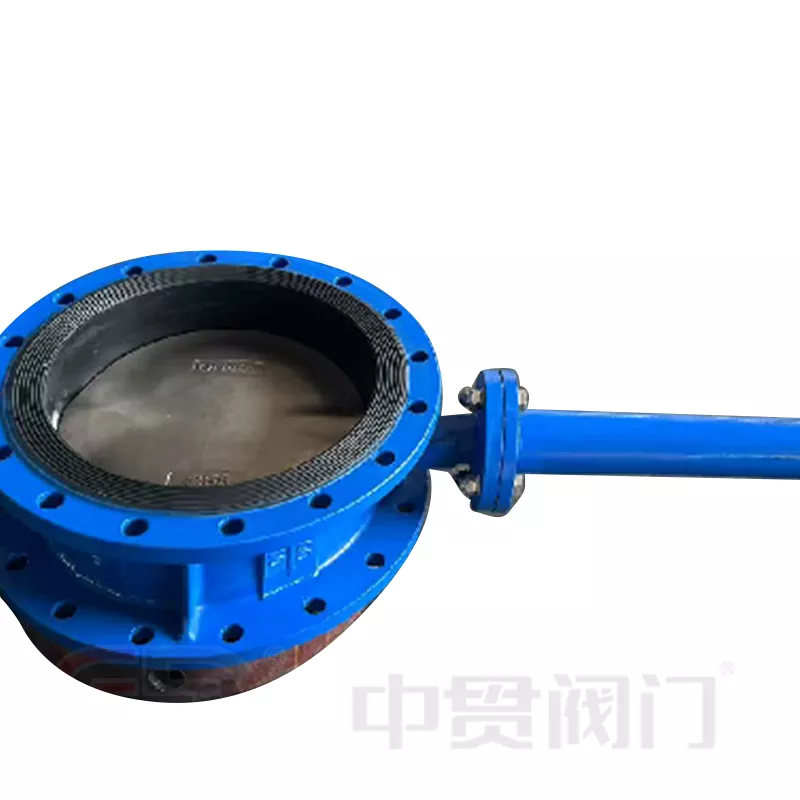

Hvis aSommerfuglventilkræves at blive brugt som flowkontrol, det vigtigste er at vælge den rigtige størrelse og type ventil. Det strukturelle princip om sommerfuglventiler er især velegnet til at fremstille ventiler med stor diameter. Der er to almindeligt anvendte sommerfuglventiler: sommerfuglventil af klemmetype og flanget sommerfuglventil. Klampens sommerfuglventil er at tilslutte ventilen mellem de to rørledningsflanger med studbolte, og den flangede sommerfuglventil er en ventil med en flange, og flangerne i begge ender af ventilen er forbundet til rørledningsflangen med bolte.
Som en komponent, der bruges til at realisere on-off og flowkontrol af rørledningsystemet, er sommerfuglventilen blevet vidt brugt på mange områder såsom olie, kemisk industri, metallurgi, vandkraft osv. I den velkendte sommerfuglventilsteknologi er dens forseglingsform for det meste en tætningsstruktur, og tætningsmaterialet er gummi, ptfe, osv. På grund af stamtationen af strukturelle karakterer, det er ikke passende for høje temperaturer for høje temperaturer for høje temperatur Trykresistens, korrosionsbestandighed, slidstyrke og andre industrier.
På nuværende tidspunkt er en relativt avanceret sommerfuglventil en tre-excentrisk metal hård tætningsmugteventil, ventillegemet og ventilsædet er forbundne komponenter, og overfladelaget af ventilsædet segl svejses med temperaturbestandig og korrosionsbestandig legeringsmaterialer. Den flerlags soft-stablede tætningsring er fastgjort på ventilpladen, denne slags sommerfuglventil har høj temperaturresistens sammenlignet med den traditionelle sommerfuglventil, lysoperation, friktionsfri åbning og lukning og kompenserer for forseglingen med stigningen i drejningsmekanismen i transmissionsmekanismen, når det lukker, hvilket forbedrer forseglingens ydeevne for sommerfeltet og fordelene ved at forlænge levetiden.
Imidlertid har denne sommerfuglventil stadig følgende problemer under brug:
1. Da flerlags blød og hårdt stablet tætningsring er fastgjort på ventilpladen, når ventilpladen normalt er åben, danner mediet en positiv skuring på dens forseglingsoverflade, og det bløde tætningsbælte i metalpladen er direkte påvirket af erosionen.
2. begrænset af strukturelle forhold er strukturen ikke egnet til ventiler med diametre under DN200, fordi den samlede struktur af ventilpladen er for tyk, og strømningsmodstanden er stor.
3. På grund af princippet om tre excentriske strukturer er forseglingen mellem forseglingsoverfladen på ventilpladen og ventilsædet at trykke ventilpladen til ventilsædet med drejningsmomentet på transmissionsenheden. I den positive strømningstilstand, jo højere medium tryk, jo strammere forsegling og ekstrudering. Når flowkanalmediet vendes med stigningen i medium tryk, er enheden positive tryk mellem ventilpladen og ventilsædet mindre end mediumtrykket, og tætningen begynder at lække.
Den højtydende tre-excentriske tovejs hårde tætningsmugteventil, hvor: Ventilsædet tætningsring består af flere lag af rustfrit stålplader på begge sider af den bløde T-formede tætningsring. Forseglingsoverfladen på ventilpladen og ventilsædet er en skrå konisk struktur, og den temperaturresistente og korrosionsbestandige legeringsmaterialer overflader på overfladen af den skrå kegle på ventilpladen; En struktur, hvor fjederen fastgøres mellem den justerende ringtrykplade og justeringsbolten på trykpladen samles sammen.
Denne struktur kompenserer effektivt for tolerancezonen mellem skaftets ærme og ventilkroppen og den elastiske deformation af ventilstammen under det medium tryk og løser forseglingsproblemet for ventilen i processen med tovejs udskiftelig medietransport. Forseglingsringen er sammensat af flerlags rustfrie stålplader på begge sider af den bløde T-form, som har de dobbelte fordele ved metal hård forsegling og blød tætning, og har nul lækageforseglingsydelse uanset lav temperatur og høj temperatur.
Testen beviser, at når tanken er i den positive strømningstilstand (mediumstrømningsretningen er den samme som rotationsretningen på sommerfuglpladen), genereres trykoverfladenes tryk af drejningsmomentet for transmissionsenheden og virkningen af mediumtrykket på ventilpladen. Når trykket fra det fremadgående medium øges, jo strammere pressningen af den skrå kegleoverflade på ventilpladen og forseglingsoverfladen på ventilsædet, jo bedre forseglingseffekten. I den omvendte strømningstilstand presses tætningen mellem skiven og sædet mod sædet ved aktuatorens drejningsmoment. Med stigningen i trykket fra det omvendte medium, når enheden positive tryk mellem ventilpladen og ventilsædet er mindre end det medium tryk, er denformationsenergien, der er opbevaret af fjederen af justeringsringen efter belastning, kompenserer for det stramme tryk på ventilpladen og tætningsoverfladen på ventilsædet for at spille en automatisk kompensationsrolle. Derfor afslører værktøjsmodellen ikke som den kendte kunst, en blød og hård flerlags tætningsring er installeret på ventilpladen, men installeres direkte på ventilkroppen, og en justeringsring er meget ideel tovejs hård tætningstilstand tilsættes i midten af trykpladen og ventilsædet. Det vil erstatte portventiler, klodeventiler og kugleventiler.
