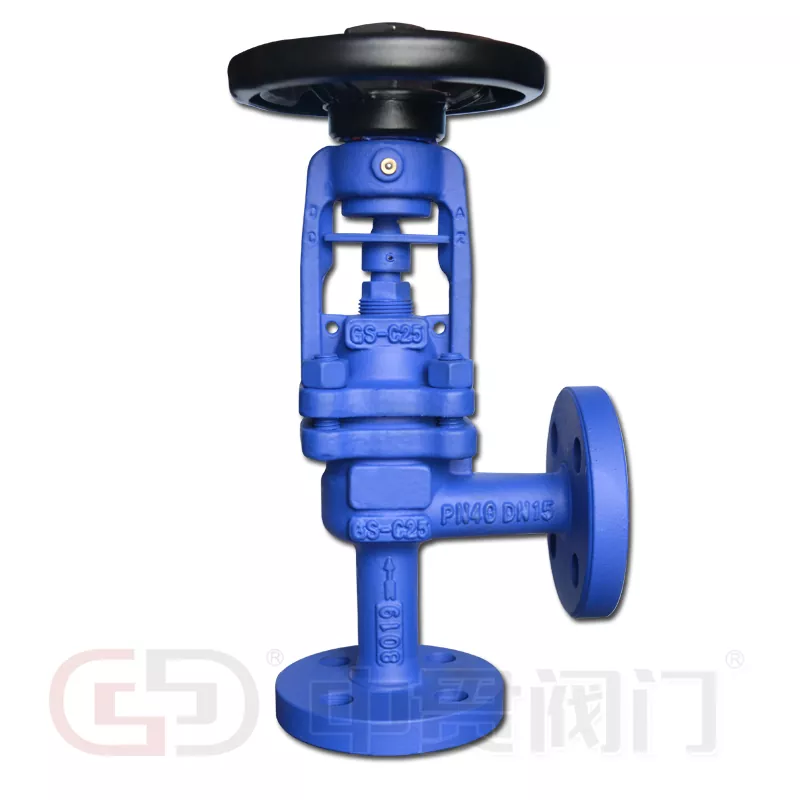

DIN Standard Vinkel Type Bælge Forseglet Globe Ventil

DIN standard vinkeltype bælge forseglet globeventil repræsenterer en kritisk udvikling inden for væskekontrolteknologi. I modsætning til traditionelle ventiler med lige mønster, løser dette vinkelhus-design i sagens natur pladsbegrænsninger og dræningsudfordringer, der er almindelige i komplekse rørnetværk. Ved at omdirigere flowet i en 90-graders vinkel eliminerer det behovet for en ekstra albuetilpasning, hvilket reducerer trykfald og installationsomkostninger.

Produktbeskrivelse og tekniske specifikationer

Denne DIN standard vinkeltype bælgeforseglede klodeventil kombinerer et pladsbesparende vinkelmønster med en flerlags metallisk bælgetætning. Det er det foretrukne valg til kritiske isoleringsopgaver i termisk olie, overophedet damp og farlige gassystemer.

• Byggematerialer

Krop/hjelm: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Bælge: SS304, SS316, SS316L, SS310S, Hastelloy C

Sæde og skive: Rustfrit stål med Stellite hardfacing (valgfrit)

• Størrelse & trykområde

Størrelsesområde: DN15 – DN400

Trykklassificering: PN16 – PN40

Temperaturområde: ≤600 °C

• Typiske applikationer og medier

Systemer: Varme oliesystemer, dampsystemer, varmt- og koldtvandssystemer, ammoniakanlæg.

Medier: Damp, procesgasser, varmt vand, termisk olie, ammoniak, varmeoverførselsvæsker.

Kerne fordele

Metallisk bælgtætningselement

Hjertet i denne ventil er en hydraulisk formet, flerlags metallisk bælge. Dette eliminerer den dynamiske tætning ved stammen, hvilket fuldstændig forhindrer ekstern lækage. I modsætning til konventionelle pakningsventiler sikrer bælgdesignet nul flygtige emissioner - afgørende for miljøfølsomme og højansvarlige anlæg.

Optimeret diskgeometri

Den koniske, strømlinede skiveprofil giver en lineær strømningskarakteristik og tæt afspærring (op til lækagegrad Klasse VI). Dette design reducerer erosion og vibrationer, hvilket forlænger levetiden betydeligt sammenlignet med standard kugleventiler.

Redundant tætningssystem (bælge + pakning)

Vi inkorporerer en dual-seal arkitektur. Den primære tætning er den metalliske bælge. Skulle bælgen nogensinde svigte (ekstremt sjældent), giver en sekundær PTFE- eller grafitpakning en øjeblikkelig backup-forsegling, hvilket sikrer uafbrudt anlægssikkerhed.

Smørefitting til smøring

En integreret smørenippel tillader direkte smøring under drift af spindel, spindelmøtrik og muffesamling. Dette reducerer driftsmomentet og forhindrer gnidning ved højcyklusapplikationer.

Ergonomisk håndhjul

Designet med skridsikre kanter og optimal diameter, reducerer håndhjulet operatørtræthed og giver jævn, præcis modulering. Kraftig konstruktion modstår stødskader i barske anlægsmiljøer.

Q&A – Praktisk indkøbsinformation

Q: Har du MOQ?

A: Nej, vi har ikke en minimumsordremængde. Selvom du kun skal bruge ét stykke, producerer og leverer vi det. Som en fleksibel fabrik har vi tidligere leveret en enkelt sikkerhedsventil til at understøtte en kundes akutte vedligeholdelse.

Q: Kan du give andre standarder?

A: Ja. Mens vores kerneekspertise er DIN standard vinkeltype bælg forseglet globeventil, kan vi fremstille efter andre standarder (ANSI, BS, JIS) efter anmodning. Giv blot den nødvendige standard og trykklasse til vores leverandørteam.

Q: Kan jeg få en tegning af forespørgselsventilerne?

A: Ja, men vær opmærksom på, at forberedelse af tegningen kræver noget tid. Tillad tilstrækkelig gennemløbstid i din projektplan. For specielle, ikke-almindelige eller brede ventiler (f.eks. DN400 eller speciallegeringer) kan vi ikke altid levere tegninger, da ingen enkelt fabrik producerer hver ventiltype. Men for alle standard DIN-konfigurationer er fulddimensionelle og P&ID-tegninger tilgængelige.

Q: Hvor længe er der et tilbud?

A: Normalt inden for 24 timer for standardforespørgsler. For specielle ventiler (f.eks. højlegerede eller ikke-standard trykklasser), lad venligst op til 48 timer. Vi prioriterer hurtig respons som professionel Kina-producent.

Q: Hvad med at pakke?

A: Standard eksportpakning bruger forseglede trækasser til korrosionsbeskyttelse. Ved store størrelser (typisk over DN200) er ventiler sikret på paller med strækfilm og fugtspærre. Al emballage opfylder internationale forsendelsesstandarder.
