Forskellene mellem midtlinie sommerfuglventiler ogExcentriske sommerfuglventiler
1. Grundlæggende struktur og princip

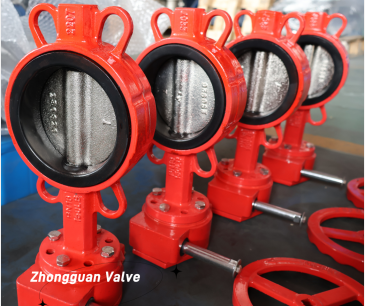

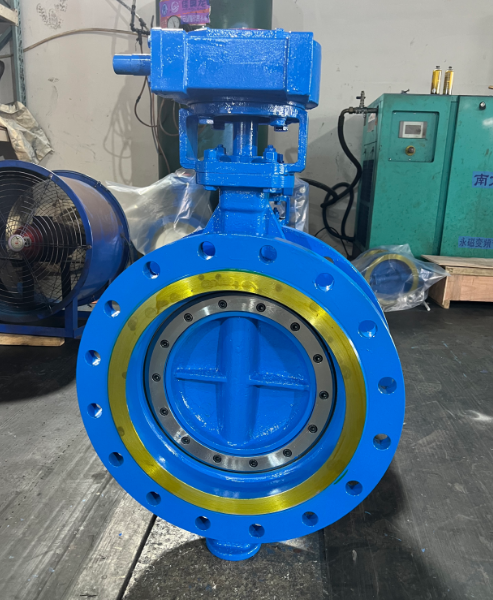

DeCenterline sommerfuglventiler symmetrisk designet med den midterste akse på ventilpladen, der falder sammen med rørledningen. Det opnår tætning ved komprimeringsdeformationen af det elastiske ventilsæde (normalt gummi). Dens struktur er enkel, og fremstillingsomkostningerne er lave, men ventilpladen vil altid gnide mod ventilsædet under åbnings- og lukningsprocessen, som er tilbøjelig til at bære. Den excentriske sommerfuglventil forbedrer denne defekt gennem design af aksial offset (enkelt excentrisk, dobbelt excentrisk eller tredobbelt excentrisk): enkelt excentriske bevæger den roterende skaft væk fra midterlinjen på tætningsoverfladen; Dobbelt excentrisk tilføjer aksial offset på dette grundlag; Triple excentrisk vedtager yderligere et skråt overfladetætningsdesign, der gør det muligt at frigøre ventilpladen fra kontakten på det øjeblik, der åbnes, hvilket reducerer slid markant.
2. Resultatsammenligning og applikationsscenarier
Mid-line sommerfuglventilen er velegnet til rene medier såsom vand og luft med et tryk på ≤1,6MPa og en temperatur under 120 ℃. Det bruges ofte til bygning af vandforsyning og dræningssystemer og HVAC -systemer. Gummiventilsædet har en levetid på cirka 2-3 år under hyppige åbnings- og lukningsbetingelser. I den excentriske sommerfuglventil kan den dobbelte excentriske type håndtere medier indeholdende sporpartikler (såsom spildevandsrensning) med en levetid på op til 5-8 år; De tre excentriske typer bruger et metalforseglingspar (såsom rustfrit stål + hård legering) med en trykvurdering af PN40 og en temperaturgrænse på 650 ℃, og er især velegnet til højtryk og høj-temperatur arbejdsvilkår i kraftværker og petrokemiske industrier med en levetid på op til 10 år.
3. økonomisk analyse af modeludvælgelse
At tage DN300 -ventilen som eksempel er prisen på midtlinie sommerfuglventilen cirka 2.000 - 5.000 yuan, mens prisen på den tre -forseglede excentriske sommerfuglventil er så høj som 20.000 - 50.000 yuan. I betragtning af vedligeholdelsesomkostninger: Midtlinjeventilen kan dog udskiftes årligt i industrielle miljøer, mens den tre-forseglede excentriske ventil kan bruges kontinuerligt i 5 år uden vedligeholdelse. For industrielle systemer med mere end 10.000 åbnings- og lukningsoperationer om året eller stærk medium korrosivitet er de samlede livscyklusomkostninger for den tre-sælgende excentriske sommerfuglventil faktisk lavere. Det anbefales, at almindelige civile systemer vælger midtlinjetypen, mens industrielle systemer med kontinuerlig produktion bør prioritere det treforseglede design. Produkterne fra Zhongguan-ventilen har forlænget levetiden for midtlinie sommerfuglventilen til 5 år gennem optimeret design og præcis behandling, og den treforseglede sommerfuglventil kan nå 15 år, hvilket reducerer de samlede brugsomkostninger for brugerne.
