Hvordan forbedrer en forlænget spindelventil flowkontrol i industrielle rørledninger?

Artikeloversigt

Forlængede spindelventileranvendes i vid udstrækning i moderne industrielle rørsystemer, hvor standardventiler ikke kan give tilstrækkelig tilgængelighed eller betjeningskomfort. Disse ventiler har en aflang spindel, der gør det muligt for operatører at kontrollere flow fra oven over isolerede rørledninger, underjordiske installationer eller vanskeligt tilgængelige steder. Denne artikel forklarer, hvordan butterflyventiler med forlænget spindel fungerer, deres strukturelle komponenter, fordele, almindelige anvendelser og nøglefaktorer, der skal overvejes, når du vælger den rigtige ventil til industriel brug. Tydelige tabeller, strukturerede sektioner og praktisk vejledning hjælper ingeniører, indkøbsteams og vedligeholdelsesprofessionelle med at forstå, hvordan disse ventiler løser de virkelige driftsmæssige udfordringer.

Indholdsfortegnelse

• Introduktion til Extended Stem Butterfly Valves
• Sådan fungerer en forlænget spindelventil
• De vigtigste strukturelle komponenter
• Nøglefordele i industrielle applikationer
• Typiske industrier og anvendelsestilfælde
• Oversigt over tekniske parametre
• Sådan vælger du den rigtige butterflyventil med forlænget stamme
• Tip til vedligeholdelse og drift
• Ofte stillede spørgsmål
• Konklusion

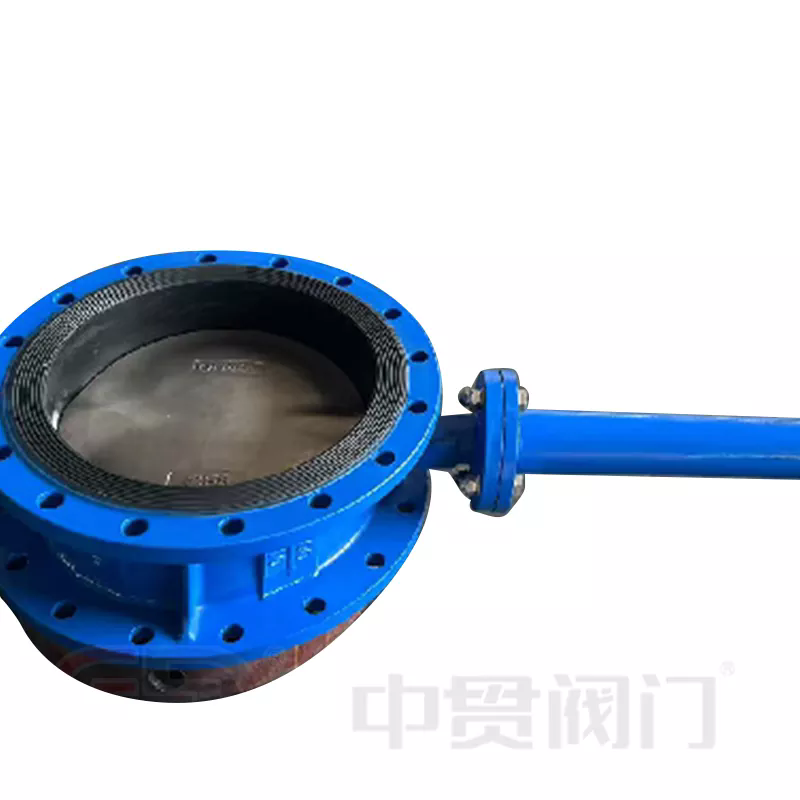

Introduktion til Extended Stem Butterfly Valves

I industrielle rørsystemer spiller ventiler en afgørende rolle i regulering, isolering og styring af væskeflow. Blandt de mange tilgængelige typer er sommerfugleventiler værdsat for deres kompakte design, hurtige betjening og omkostningseffektivitet.

Men i nogle installationer kan en standard sommerfugleventil ikke let betjenes på grund af isoleringslag, underjordisk rørplacering eller forhøjede rørledninger. I sådanne tilfælde, enForlænget spindelventilbliver den foretrukne løsning.

Denne specialiserede ventil har en længere spindel, der strækker sig ud over ventilhuset. Den forlængede spindel gør det muligt for aktuatoren eller håndtaget at forblive tilgængelig, selv når selve ventilen er installeret på vanskelige steder. Som et resultat bliver vedligeholdelse og drift betydeligt sikrere og mere bekvemme.

Producenter som f.eksZhongguanleverer konstruerede sommerfugleventiler med forlænget stamme designet til at opfylde de krævende krav til industrielle rørledninger, herunder kemiske anlæg, vandbehandlingsanlæg og energiinfrastruktur.

Sådan fungerer en forlænget spindelventil

Funktionsprincippet for en forlænget spindelventil svarer til princippet for en konventionel sommerfugleventil. Den primære forskel ligger i længden af ​​ventilstammen.

Inde i ventilhuset roterer en cirkulær skive omkring en central aksel. Når stammen drejes, roterer skiven for enten at tillade eller begrænse væskestrøm gennem rørledningen.

Den operationelle proces omfatter typisk følgende trin:

1. Aktuatoren eller håndtaget roterer den forlængede spindel.
2. Spindeln overfører drejningsmoment til ventilskiven.
3. Skiven roterer inde i ventilhuset.
4. Flow er enten tilladt, droslet eller fuldstændig blokeret afhængigt af diskens position.

Når skiven er justeret parallelt med rørledningen, flyder væsken frit. Når den drejes vinkelret på rørledningen, blokerer skiven strømmen fuldstændigt. Denne kvart-omdrejning giver mulighed for hurtig og effektiv flowkontrol.

Den forlængede spindel sikrer, at aktuatoren forbliver over isoleringslag eller jordniveau, hvilket giver operatører mulighed for at få adgang til kontrolmekanismen uden at fjerne isolering eller udgrave rørledninger.

De vigtigste strukturelle komponenter

En forlænget spindelventil består af flere nøglekomponenter, der arbejder sammen for at sikre pålidelig ydeevne.

Den forlængede frempind er omhyggeligt designet til at opretholde mekanisk styrke og sikre nøjagtig drejningsmomentoverførsel under drift.

Nøglefordele i industrielle applikationer

Butterflyventiler med forlænget spindel giver flere praktiske fordele sammenlignet med standard butterflyventiler.

• Forbedret tilgængelighed– Operatører kan uden problemer styre ventiler installeret i dybe render eller isolerede rørledninger.
• Forbedret sikkerhed– Vedligeholdelsespersonale behøver ikke at fjerne isolering eller få adgang til farlige områder.
• Reducerede installationsbegrænsninger– Ventilaktuatoren kan forblive over jorden eller uden for termisk isoleringslag.
• Effektiv flowkontrol– Kvartals-drejning muliggør hurtig justering af flowforholdene.
• Lavere vedligeholdelsesomkostninger– Nemmere adgang reducerer nedetid og serviceudgifter.

Disse fordele gør butterflyventiler med forlænget spindel særligt anvendelige i store industrielle systemer, hvor tilgængelighed og pålidelighed er afgørende.

Typiske industrier og anvendelsestilfælde

Butterflyventiler med forlænget spindel bruges i vid udstrækning på tværs af mange industrier, hvor tilgængeligheden til rørledninger er begrænset.

• Kommunale vandforsyningssystemer
• Spildevandsbehandlingsanlæg
• Kemiske forarbejdningsanlæg
• Petrokemiske rørledninger
• Fjernvarmenet
• Underjordisk rørledningsinfrastruktur
• Elproduktionsanlæg

For eksempel er rørledninger i fjernvarmesystemer ofte dækket med tyk isolering for at minimere varmetabet. En standardventil ville blive begravet under isoleringslag, hvilket gør driften vanskelig. En forlænget stilk løser dette problem ved at bringe kontrolmekanismen over isoleringen.

Oversigt over tekniske parametre

Følgende tabel opsummerer almindelige tekniske parametre forbundet med forlængede spindlerventiler, der anvendes i industrielle systemer.

Disse parametre kan variere afhængigt af projektets krav og driftsforhold.

Sådan vælger du den rigtige butterflyventil med forlænget stamme

Valg af den passende ventil kræver evaluering af flere tekniske faktorer for at sikre pålidelig ydeevne.

• Rørledningsdybde eller isoleringstykkelse– Bestem den nødvendige spindelængde.
• Væsketype– Overvej kemisk kompatibilitet med ventilmaterialer.
• Tryk og temperatur– Sørg for, at ventilklassificeringen stemmer overens med systemforholdene.
• Driftsmetode– Vælg mellem manuel, elektrisk eller pneumatisk styring.
• Vedligeholdelse tilgængelighed– Evaluer installationsmiljø og servicekrav.

At arbejde med erfarne producenter som Zhongguan kan hjælpe med at sikre, at ventilkonfigurationen matcher de specifikke tekniske krav til rørledningssystemet.

Tip til vedligeholdelse og drift

Selvom sommerfugleventiler er kendt for deres lave vedligeholdelseskrav, hjælper regelmæssig inspektion med at forlænge levetiden.

• Efterse tætninger med jævne mellemrum for at forhindre lækage.
• Kontroller spindeljustering og smøring.
• Betjen ventilen med jævne mellemrum for at forhindre, at skiven sætter sig fast.
• Sørg for, at aktuatorens drejningsmomentindstillinger forbliver inden for specifikationerne.
• Overvåg rørledningstrykket for at undgå for stor belastning af ventilkomponenter.

Korrekt installation og rutinemæssig vedligeholdelse forbedrer i høj grad ventilens pålidelighed og reducerer langsigtede driftsomkostninger.

Ofte stillede spørgsmål

1. Hvorfor er en forlænget spindel nødvendig for nogle sommerfugleventiler?

En forlænget spindel gør det muligt for ventilaktuatoren at forblive tilgængelig, når ventilhuset er installeret under jorden, inde i isoleringslag eller i svært tilgængelige områder.

2. Kan spindelængden tilpasses?

Ja. De fleste producenter leverer tilpassede stammelængder baseret på rørledningsdybde, isoleringstykkelse og driftskrav.

3. Er butterflyventiler med forlænget spindel egnet til højtemperatursystemer?

Ja, forudsat at passende materialer og tætningskomponenter vælges til at modstå driftstemperaturen.

4. Hvad er forskellen mellem en standard butterflyventil og en forlænget spindelversion?

Den største forskel er den længere spindel, der forbinder ventilskiven med aktuatoren, hvilket muliggør drift fra en fjern eller forhøjet position.

Konklusion

Butterflyventiler med forlænget spindel giver en effektiv løsning til industrielle rørledninger, hvor standardventiler ikke er let tilgængelige. Ved at forlænge stammen over isoleringslag eller underjordiske installationer forenkler disse ventiler driften, øger sikkerheden og reducerer vedligeholdelseskompleksiteten.

Med deres kompakte struktur, effektive flowkontrol og fleksible installationsmuligheder spiller forlængede spindelventiler fortsat en vigtig rolle i moderne rørledningsteknik. Produkter af høj kvalitet fremstillet af virksomheder som f.eksZhongguanhjælpe med at sikre pålidelig ydeevne på tværs af en lang række krævende industrielle miljøer.

Hvis du leder efter en pålidelig løsning til isolerede rørledninger, underjordiske installationer eller specialiserede flowkontrolsystemer, er vores ingeniørteam klar til at hjælpe.Kontakt osi dag for at lære mere om tilpassede Extended Stem Butterfly Valve-løsninger og opdage, hvordan Zhongguan kan støtte dit projekt.
