Hvad er en pneumatisk aktiveret sommerfugleventil?

I moderne industrielle systemer er effektivitet, sikkerhed og automatisering ikke længere valgfrit – de er essentielle. En komponent, der spiller en afgørende rolle i at nå disse mål, erPneumatisk aktiveret sommerfugleventil. Udbredt i vandbehandling, kemisk behandling, elproduktion, mad og drikke og HVAC-systemer, kombinerer denne ventiltype simpelt mekanisk design med pålidelig pneumatisk automatisering. Dens hurtige respons, kompakte struktur og lave vedligeholdelseskrav gør den til et foretrukket valg til både on-off kontrol og drosling.

Denne artikel giver et professionelt, dybdegående overblik overPneumatisk aktiveret sommerfugleventil, herunder hvordan det fungerer, nøglefordele, tekniske parametre, udvælgelsesvejledning og almindelige spørgsmål, som købere stiller, før de træffer en beslutning.

Hvordan virker en pneumatisk aktiveret sommerfugleventil?

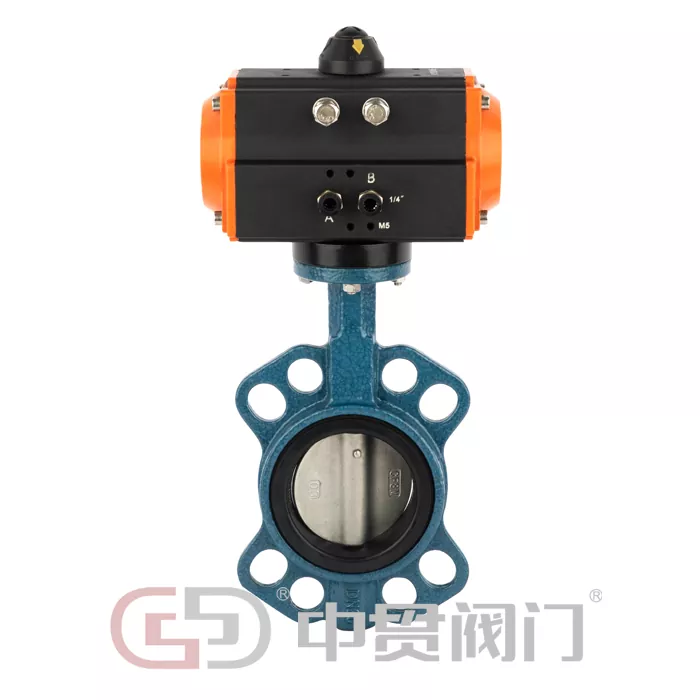

A Pneumatisk aktiveret sommerfugleventilbestår af to hoveddele: et sommerfugleventilhus og en pneumatisk aktuator. Ventilhuset indeholder en skive monteret på en roterende aksel. Når der tilføres trykluft til aktuatoren, omdanner den lufttrykket til mekanisk bevægelse, idet skiven drejes 90 grader for at åbne eller lukke ventilen.

• Åben stilling: Skiven flugter med strømningsretningen, så mediet kan passere igennem med minimal modstand.

• Lukket stilling: Skiven roterer vinkelret på flowet, hvilket skaber en tæt tætning mod ventilsædet.

Afhængigt af systemkrav kan aktuatoren konfigureres somdobbeltvirkende(luft til at åbne og lukke) ellerenkeltvirkende/forårsretur(luft til at åbne, fjeder til at lukke eller omvendt), hvilket sikrer sikkerhed under lufttilførselssvigt.

Hvorfor vælge en pneumatisk aktiveret sommerfugleventil frem for manuelle ventiler?

Manuelle ventiler kræver menneskelig betjening, hvilket begrænser hastighed, nøjagtighed og integration med automatiserede systemer. ENPneumatisk aktiveret sommerfugleventilgiver flere klare fordele:

• Hurtig responstidtil automatiseret processtyring

• Reducerede lønomkostningerog menneskelige fejl

• Forbedret sikkerhed, især i farlige eller høje temperaturer

• Nem integrationmed PLC, DCS og fjernbetjeningssystemer

For faciliteter, der sigter på at opgradere til automatiserede eller semi-automatiserede produktionslinjer, er pneumatisk aktivering ofte den mest omkostningseffektive løsning.

Hvad er nøgleegenskaberne ved vores pneumatisk aktiverede sommerfugleventil?

VoresPneumatisk aktiveret sommerfugleventiler designet med holdbarhed, præcision og internationale standarder i tankerne. Hver enhed er testet for at sikre pålidelig ydeevne under krævende driftsforhold.

Kernefunktioner

• Kompakt og let struktur

• ISO 5211 monteringspude til nem aktuatorinstallation

• Lavt drejningsmoment, hvilket reducerer aktuatorstørrelsen og luftforbruget

• Fremragende tætningsevne med udskiftelige ventilsæder

• Velegnet til både flydende og gasmedier

Hvad er de tekniske parametre for den pneumatisk aktiverede sommerfugleventil?

Nedenfor er en forenklet tabel over tekniske parametre, der hjælper ingeniører og købere med hurtigt at forstå produktets muligheder.

Denne konfiguration tilladerPneumatisk aktiveret sommerfugleventilat tilpasse sig forskellige industrielle miljøer og samtidig opretholde en stabil og gentagelig ydeevne.

Hvilke industrier bruger almindeligvis pneumatisk aktiverede sommerfugleventiler?

Takket være deres alsidighed,Pneumatisk aktiverede sommerfugleventileranvendes bredt på tværs af flere brancher:

• Vand- og spildevandsbehandlingtil flowisolering og regulering

• Kemiske og petrokemiske anlæghåndtering af ætsende eller farlige medier

• Forarbejdning af mad og drikkehvor hygiejne og hurtig betjening er påkrævet

• VVS-systemertil køle- og varmtvandsstyring

• Kraftværkertil kølevand og hjælpesystemer

Deres enkle design gør dem også velegnede til rørledninger med stor diameter, hvor andre ventiltyper kan være for omfangsrige eller dyre.

Hvordan vælger man den rigtige pneumatisk aktiverede sommerfugleventil til din applikation?

At vælge det rigtigePneumatisk aktiveret sommerfugleventilkræver evaluering af flere nøglefaktorer:

1. Medietype: Vand, gas, olie eller ætsende kemikalier

2. Temperatur- og trykområde: Match sæde- og kropsmaterialer i overensstemmelse hermed

3. Ventilstørrelse og tilslutningstype: Installation af wafer, luge eller flange

4. Kontrolkrav: On-off kontrol eller modulerende flowregulering

5. Fejlsikker funktion: Afgør, om fjederretur er nødvendig

Ved at matche disse parametre til dine systemkrav kan du sikre langsigtet pålidelighed og optimal ydeevne.

Hvilken vedligeholdelse er påkrævet for en pneumatisk aktiveret butterflyventil?

En af de største fordele ved enPneumatisk aktiveret sommerfugleventiler dens lave vedligeholdelsesbehov. Rutineinspektion omfatter typisk:

• Kontrol af lufttilførselstryk og luftkvalitet

• Inspicering af tætninger og sæder for slid

• Verifikation af aktuatorrespons og slagnøjagtighed

• Sørg for, at monteringsboltene forbliver sikre

Med korrekt installation og periodiske kontroller kan ventilens levetid forlænges betydeligt.

Ofte stillede spørgsmål: Pneumatisk aktiveret sommerfugleventil Almindelige spørgsmål

Q: Hvad bruges en pneumatisk aktiveret sommerfugleventil til?
A: En pneumatisk aktiveret sommerfugleventil bruges til at kontrollere eller isolere strømmen af ​​væsker og gasser i automatiserede industrielle rørledninger, hvilket giver hurtig respons og pålidelig tætning.

Q: Hvordan adskiller en pneumatisk aktiveret sommerfugleventil sig fra en elektrisk sommerfugleventil?
A: En pneumatisk aktiveret sommerfugleventil bruger trykluft til drift, hvilket giver hurtigere aktivering og bedre egnethed til farlige miljøer, mens elektriske ventiler er afhængige af motorer og elektrisk strøm.

Q: Kan en pneumatisk aktiveret sommerfugleventil håndtere ætsende medier?
A: Ja, ved at vælge passende krops-, skive- og sædematerialer såsom rustfrit stål og PTFE, kan en pneumatisk aktiveret sommerfugleventil sikkert håndtere ætsende væsker.

Spørgsmål: Er en pneumatisk aktiveret sommerfugleventil egnet til flowregulering?
A: Ja, når den er udstyret med en positioner, kan en pneumatisk aktiveret sommerfugleventil udføre nøjagtig modulerende kontrol ud over simpel on-off-betjening.

Hvorfor vælge Zhejiang Zhongguan Valve Manufacture Co., Ltd.?

Zhejiang Zhongguan Valve Manufacture Co., Ltd.har specialiseret sig i design og produktion af højkvalitets industrielle ventiler, herunderPneumatisk aktiveret sommerfugleventil. Med streng kvalitetskontrol, avancerede fremstillingsprocesser og et stærkt fokus på kundernes krav, leverer vi pålidelige ventilløsninger til globale industrier.

For detaljerede specifikationer, tilpassede løsninger eller teknisk support, er du velkommen til atkontakteZhejiang Zhongguan Valve Manufacture Co., Ltd.Vores erfarne team er klar til at hjælpe dig med at vælge den rigtige ventil til din applikation og sikre langsigtet operationel succes.
