V-port kugleventil i rustfrit stål

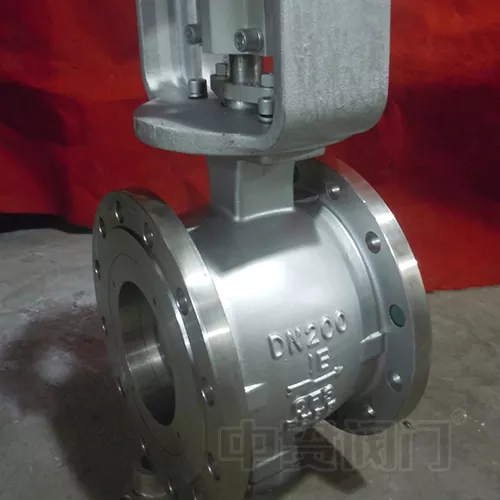

Zhongguan rustfrit stål V-Port kugleventil er en højtydende industriel ventil, der er specialbygget til præcisionsflowmodulering og svære serviceforhold. Konstrueret af førsteklasses rustfrit stål og med en avanceret V-kuglegeometri, udmærker den sig ved håndtering af ætsende væsker, højtemperatur- og højtrykssystemer og komplekse medier, der indeholder suspenderede partikler eller fibrøse materialer.

Denne ventil finder omfattende anvendelse på tværs af petrokemisk raffinering, elproduktion, metallurgisk forarbejdning, fødevare- og drikkevareproduktion, farmaceutisk fremstilling, papirmasse og papir og miljøbeskyttelsessektorer. Den er bredt anerkendt for sin overlegne tætningsintegritet, exceptionelle slidstyrke og forlængede driftslevetid, hvilket gør den til en uundværlig komponent i moderne proceskontrolsystemer.

Kernedesignegenskaber og tekniske fordele

1. Præcisions V-Port kuglegeometri for nøjagtig kontrol

Den V-formede kontur, der er bearbejdet i kugleoverfladen, muliggør meget præcise flowkarakteristika, der tilbyder både lineære og lige procentvise kontrolkurver. Med et turndown-forhold, der overstiger 100:1, er denne ventil ideel til applikationer, der kræver stringent procesregulering, såsom reaktortilførselskontrol og flowforholdsbalancering.

2. Selvrensende klipning forhindrer tilstopning

Når V-port-kuglen roterer, genererer den skarpe kant af V-hakket en kraftfuld forskydningseffekt, der effektivt skærer gennem fibre, pulpfibre, opslæmninger og faste partikler, der er medtaget i væskestrømmen. Denne unikke selvrensende handling forhindrer medieophobning og ventilstop, hvilket giver en klar fordel i udfordrende applikationer, der involverer papir, slam, spildevand og andre væsker fyldt med faste stoffer.

3. Premium metallurgi og avanceret overfladehærdning

• Basismaterialer: Ventilhuse og kugler fås i rustfrit stål af høj kvalitet, herunder 304, 316 og CF8M (CF3M), som giver fremragende modstandsdygtighed over for en lang række ætsende medier.

• Overfladeforbedring: Til ultra-krævende forhold kan tætningsoverflader forstærkes med wolframcarbid eller keramiske belægninger påført via højhastighedsoxygenbrændstof (HVOF) termisk sprøjteteknologi. Denne behandling opnår overfladehårdhed op til HRC 65 eller højere, hvilket dramatisk forbedrer modstandsdygtigheden over for erosion, slid og gnidning og forlænger levetiden med adskillige gange sammenlignet med ubelagte alternativer.

4. Flere tætningsløsninger til ekstrem temperatur og tryk

Afhængigt af dine specifikke servicekrav tilbyder vi en række tætningskonfigurationer:

• Soft Seal (PTFE/PPL): Ideel til omgivelsestemperatur, lavtryk og rene medieapplikationer, der opnår lækagehastigheder så lave som Klasse VI (nul synlig lækage).

• Metal hård forsegling (metal-til-metal): Konstrueret til højtemperaturtjenester op til 450°C (842°F), højtrykssystemer og slibende medier, der opretholder en stabil lækageydelse på klasse IV til VI-niveauer.

• Fleksibel grafitkompositforsegling: Kombinerer fremragende modstandsdygtighed over for høje temperaturer med gunstig elasticitet, hvilket gør den særligt velegnet til damp- og termiske oliesystemer.

5. Standardiseret aktivering & Smart Control Integration

• ISO 5211-kompatibel monteringsflange: Muliggør direkte, værktøjsfri installation af elektriske, pneumatiske eller snekkegearaktuatorer, der understøtter 4-20mA analoge signaler og digitale buskommunikationsprotokoller (såsom Profibus, Modbus og Foundation Fieldbus) til problemfri integration i automatiserede DCS- og PLC-kontrolsystemer.

• Sikkerhedsudviklet spindel: Indeholder et udblæsningssikkert spindeldesign kombineret med en integreret endestoplåsemekanisme, der sikrer sikker og pålidelig drift selv under højtryksstød.

6. Alsidige tilslutningsmetoder og strukturelle konfigurationer

• Tilslutningstyper: Tilgængelig i flange- (RF, FF), wafer/lug-type, gevind (NPT, BSP), muffesvejsning og stødsvejsning, kompatibel med større internationale rørstandarder, herunder ANSI, DIN, JIS og GB.

• Strukturelle muligheder: Tilbydes i standard V-port-kontrolkonfiguration samt dobbeltsædets tætningsdesign til tovejs afbrydelse eller højfrekvente tænd-sluk-cyklerapplikationer.

Typiske applikationsindustrier og scenarier

Hurtig valgvejledning – hjælper dig med at vælge den rigtige ventil

For at lette nøjagtigt ventilvalg anbefaler vi at give følgende driftsparametre til vores tekniske team:

• Medieegenskaber: Navn, korrosivitet, tørstofindhold (type og koncentration), viskositet

• Driftsbetingelser: Arbejdstrykområde, temperaturområde, påkrævet flowkoefficient (Cv/Kv)

• Styrekrav: Ønsket flowkarakteristik (lineær/lige procent), aktuatortype (manuel/elektrisk/pneumatisk), styresignalpræference

• Tilslutningsspecifikationer: Flangeklassificering, rørplan, endeforbindelsestype

Vores erfarne teknikere tilbyder gratis størrelsesberegninger og tilpassede løsningsdesigntjenester for at sikre optimal ventilydelse til din specifikke applikation.

Kvalitetssikring og fremstillingsstandarder

• Overholdelse: Fremstillet i overensstemmelse med internationalt anerkendte standarder, herunder ISO 9001, API 6D, API 607 ​​(brandsikker) og GB/T 12237.

• Strenge test: Hver ventil gennemgår 100 % hydrostatisk tryktestning, inspektion af sædelækage og materialespektralanalyse for at garantere nul-defekt levering.

• Sporbarhed: Fuld materialesporbarhed og omfattende inspektionsdokumentation vedligeholdes for kvalitetsregistreringer.

Eftersalgsservice og garantiforpligtelse

1. Garantiperiode: 12 måneder fra idriftsættelsesdatoen, dækkende fabrikationsfejl.

2. Livsvarig teknisk support: Gratis adgang til vores ingeniørteam for fejlfinding, vedligeholdelsesvejledning og reservedelsanbefalinger i hele ventilens levetid.

3. Nødberedskab: Prioriteret 48-timers support på stedet eller fjernsupport til kritiske systemfejl.

Hvorfor vælge Zhongguan?

• 18+ års erfaring med specialiseret ventilproduktion

• Eksporteret til over 30 lande på fem kontinenter

• Fuld tilpasningsevne – ikke-standardstørrelser, speciallegeringer og tilpassede belægninger tilgængelige efter anmodning

• Streng proceskontrol med fuldt dokumenteret kvalitetssporbarhed

• Konkurrencedygtige priser med direkte fabriksforsyning – ingen mellemliggende markeringer

Zhongguan-ventil – præcisionsteknik til enhver flowudfordring.

For detaljerede tekniske datablade, CAD-tegninger eller personlig udvælgelseshjælp, tøv ikke med at kontakte vores salgsteam. Vi ser frem til at opbygge et langsigtet partnerskab med dig.
