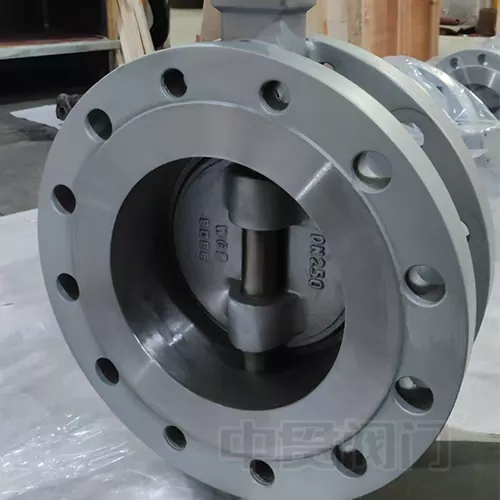

A Sommerfuglventiler en almindeligt anvendt rørledning til transportvæsker i industrielle anvendelser. Det har en bred vifte af applikationer, såsom i kemisk behandling, metallurgi, gasgeneratorer, kulgas, naturgas, flydende petroleumsgas og varmt/kold luftsystemer.
Arbejdsprincippet for en sommerfuglventil involverer regulering af strømmen af væskemedium gennem en sommerfuglplade. Sommerfuglpladen er placeret lodret inden for rørledningen. Det er skiveformet og roterer omkring en akse i ventilkroppen. Ved at betjene ventilstammen kan afbøjningsvinklen af sommerfuglpladen justeres for at kontrollere fluidets strømningshastighed.
Der er mange forskellige typer afSommerfuglventilS, såsom koncentriske sommerfuglventiler, enkelt-offset sommerfuglventiler, dobbelt-offset sommerfuglventiler og tredobbelt sommerfuglventiler. Det karakteristiske ved en koncentrisk sommerfuglventil er, at ventilstamaksen, midten af den cirkulære sommerfuglplade og ventilkropscentret alle er på samme punkt. Denne type sommerfuglventil har en simpel struktur og er let at fremstille. Imidlertid er dens ulempe, at sommerfuglpladen konstant er i friktion med ventilsædet, hvilket fører til hurtigt slid. Den enkelt-offset sommerfuglventil behandler dette problem. Det adskiller ventilstamaksen fra sommerfuglpladcentret og lindrer komprimeringen mellem sommerfuglpladen og ventilsædet. Ved at udligne ventilstamcentret fra både sommerfuglpladecentret og ventilkropscentret opnår vi en dobbelt-offset sommerfuglventil. Denne struktur reducerer effektivt friktion mellem sommerfuglpladen og ventilsædet, der minimerer slid og forlænger ventilens levetid markant. Imidlertid har dobbelt-offset sommerfuglventiler også ulemper, når man håndterer væskemedier med høj temperatur. Hvis der anvendes høj-temperaturresistente hårde sæler, er mediet tilbøjelig til lækage. På den anden side, hvis der anvendes bløde tætninger, kan de ikke modstå høje temperaturer. For at løse dette problem, det tredobbelt offsetSommerfuglventilblev udviklet. Den tredje forskydning adskiller aksen på den koniske sommerfuglplades tætningsoverflade fra aksen på den cylindriske ventilkrop, hvilket transformerer sommerfuglpladens tætningstværsnit fra cirkulær til elliptisk. Dette ændrer den originale positionsstætning til et momentforsegling og opnå forsegling gennem ventilsædets kontakttryk.
