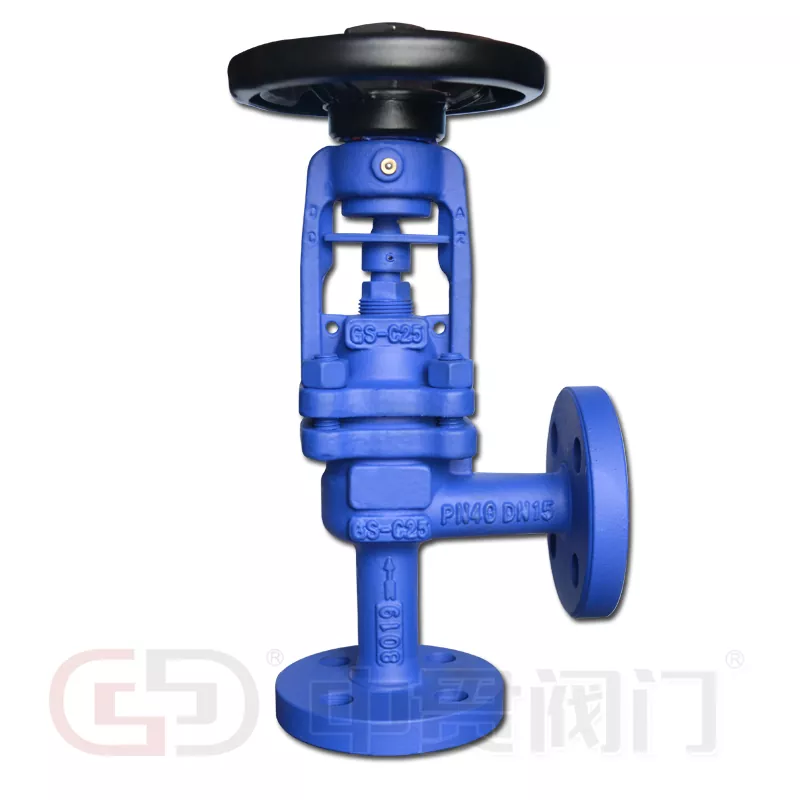

DIN Standard Bælge Forseglet Vinkel Globe Ventil

Zhongguan levererDIN Standard Bælge Forseglet Vinkel Globe Ventiltil industriel rørledningsindkøb, der kombinerer en 90° vinkel-kropsstruktur med metallisk bælgstammetætning til damp, termisk olie, varmt vand, procesgasser og ammoniaksystemer. Ventilen fås i kropsmaterialer, herunder støbejern, duktilt jern, støbestål og rustfrit stål, med bælgmuligheder i SS304, SS316, SS316L, SS310S og Hastelloy C. Det angivne størrelsesområde er DN15-DN400, med trykklassificeringer på PN16-0PNC maksimal temperatur på 60°C på 60°C.

Vinkelmønsterdesign til industrirør

Det vinkelmønstrede legeme omdirigerer flow gennem 90°, og integrerer en retningsændring i ventilstrukturen. Dette arrangement kan eliminere en separat bøje i kompatible rørlayouts, reducere antallet af forbindelser og forenkle installationen i trange rum.

• Kompakt rørledningsføring:Integrerer flowretningsændringer ved ventilens placering.
• Flowregulering:Kugleventilskiven og sædet styrer passagen af ​​procesmedier.
• Sluk ydeevne:Sædestrukturen understøtter isolering i industrielle væskesystemer.
• Adgang til vedligeholdelse:Motorhjelmen og frempinden giver adgang til interne betjeningskomponenter.

Metallisk bælgtætningsstruktur

Den metalliske bælge omgiver den bevægelige spindel og udvider eller trækker sig sammen under ventildrift. Det skaber en barriere mellem procesmediet og det ydre miljø, hvilket reducerer afhængigheden af ​​konventionel pakning som den primære stammeforsegling.

Dobbelt tætning med bælg og pakning

Tætningsarrangementet kombinerer en metallisk bælg med sekundær PTFE- eller grafitpakning.

• Primær tætning:Bælgen begrænser procesmedielækage langs ventilspindelen.
• Sekundær tætning:Pakning giver en ekstra barriere, hvis bælgen mister integritet.
• Driftsstabilitet:Passende bælgmaterialer og forsvarlig mekanisk designstøtteservice i systemer udsat for forhøjede temperaturer og gentagen ventildrift.

Denne konfiguration er især relevant for damp-, termisk olie- og procesgasapplikationer, hvor ekstern lækagekontrol er vigtig.

Materialer og tekniske specifikationer

Materialevalg til forskellige driftsforhold

• GG25 og GGG40:Muligheder for støbejern og duktilt jern til industrielle vand- og forsyningssystemer inden for deres gældende driftsklassificeringer.
• 1,0619+N (GS-C25):Støbt stål til industrielle trykholdige applikationer.
• 1,4308 (CF8) og 1,4408 (CF8M):Muligheder i rustfrit stål til tjenester, der kræver korrosionsbestandighed.
• SS316L og SS310S bælg:Alternative rustfri stålkvaliteter til forskellige kemiske og termiske miljøer.
• Hastelloy C bælg:En legeringsmulighed til krævende applikationer med korrosive medier.
• Stellite hardfacing:Valgfri sæde- og skiveoverfladebehandling til applikationer, der kræver øget slidstyrke.

Medier og industrielle applikationer

DIN-standardbælgeforseglet vinkelkugleventil er velegnet til industrielle systemer, der kræver retningsbestemte flowændringer, kontrolleret væskepassage og reduceret spindellækage.

• Dampsystemer:Industriel dampdistribution og termisk behandling — se ogsåDIN Standard Bælge Forseglet Globe Ventil.
• Termiske oliekredsløb:Varmeoverførselssystemer, der arbejder ved forhøjede temperaturer — denDIN standard kugleventiler en relateret mulighed for lige mønster.
• Vandcirkulation:Varmt- og koldtvandsrørledninger i industrianlæg.
• Procesgasrørledninger:Gashåndteringssystemer, hvor spindelforsegling er en vigtig designovervejelse.
• Ammoniakplanter:Processystemer, der kræver passende materialekompatibilitet.
• Varmeinstallationer:Industrielle varmeoverførselsnetværk ved hjælp af damp eller termiske væsker.

Vinkelhuskonfigurationen kombinerer flowretningsændringer og ventildrift i én enhed, hvilket gør den anvendelig i kompakte rørlayouts. For relaterede rørledningskomponenter henvises tilDIN standard kontraventil, denDIN standard portventil, ogDIN Standard Y Type Si.

Nøglespecifikationer for ventilvalg

DIN-standardbælgen forseglet vinkelkugleventil kan evalueres ved hjælp af følgende drifts- og installationsparametre:

1. Medium:Damp, termisk olie, vand, ammoniak eller procesgas.
2. Driftsbetingelser:Designtryk, normal temperatur og maksimal driftstemperatur.
3. Rørledningsdimensioner:DN-størrelse, tilslutningstype og installationsplads.
4. Materialekrav:Krop, motorhjelm, bælge, sæde, skive og emballagematerialer.
5. Ventil funktion:Flowregulering, isolering eller en kombination af begge.
6. Gældende standard:Påkrævet DIN-standard, tilslutningsdimensioner og inspektionskrav.

Zhongguan fremstilling og teknisk support

Zhejiang Zhongguan Valve Manufacture Co., Ltd.har fokuseret på ventilproduktion og -forsyning i mere end 19 år med produktionsbaser i Tianjin og Wenzhou. Tianjin-basen blev etableret i 2016, efterfulgt af etableringen af ​​Zhejiang-virksomheden i Oubei, Yongjia, Wenzhou, i 2019.

Dets produktsortiment omfattersommerfugleventiler, kugleventiler, skydeventiler, kontraventiler, fodventiler, si og kontrolventiler. Produktionsudstyr omfatter ventiltrykprøvningsmaskiner, ventilsædeinstallationsudstyr, aksel-muffe installationsudstyr og ventilmarkeringsudstyr.

Teknisk support dækker valg af ventil i henhold til driftstemperatur og mediumtype. Produktionsinspektioner omfatter trykprøvning, og virksomheden giver et års garanti med gratis erstatning for bekræftede kvalitetsrelaterede problemer under dets servicevilkår. Du kan også gennemgå vorescertifikaterogandelssager.

Til industrielle damp-, termiske olie-, vand- og gassystemerDIN Standard Vinkel Type Bælge Forseglet Globe Ventilkombinerer et vinkelmønsterhus, metallisk bælgstammetætning og flere materialemuligheder til industrielle rørledningsapplikationer. Udforsk det fuldeDIN standard industriventilsortiment for relaterede rørledningskomponenter.

FAQ

Kan ventilen installeres i en hvilken som helst retning?

Installationen skal følge strømningsretningen angivet på ventilhuset. Vinkellegemet har definerede indløbs- og udløbsporte, så rørlayoutet skal matche den tilsigtede strømningsvej.

Hvad er de tidlige tegn på bælgslid eller svigt?

Ekstern lækage omkring spindelområdet, ustabilt nedstrøms tryk eller en mærkbar ændring i driftsmoment kan indikere slid på bælgen. Den sekundære pakning kan give midlertidig forsegling, men bælgen bør inspiceres og udskiftes, hvis skaden er bekræftet.

Kan ventilen udstyres med en aktuator?

Ventilen kan leveres med en monteringsgrænseflade til kompatible manuelle, pneumatiske eller elektriske aktuatorer. Aktuatorvalget afhænger af drejningsmomentkrav, slaglængde og driftsbetingelserne for den specifikke ventilstørrelse.

Hvad skal kontrolleres under flangemontering?

Kontroller flangejustering, pakningstype og bolttilspændingssekvens. Ujævn boltbelastning kan forvrænge kroppen eller forårsage lækage, især ved større DN-størrelser og højere trykklassificeringer.

Fås udskiftningsbælge og sædekomponenter separat?

Udskiftningsbælge, sæde, skive og pakningskomponenter kan leveres til kompatible ventilmodeller. Den korrekte del afhænger af den oprindeligt specificerede ventilstørrelse, trykklassificering, husmateriale og bælgmateriale.Kontakt osmed den originale specifikation for et erstatningstilbud.
