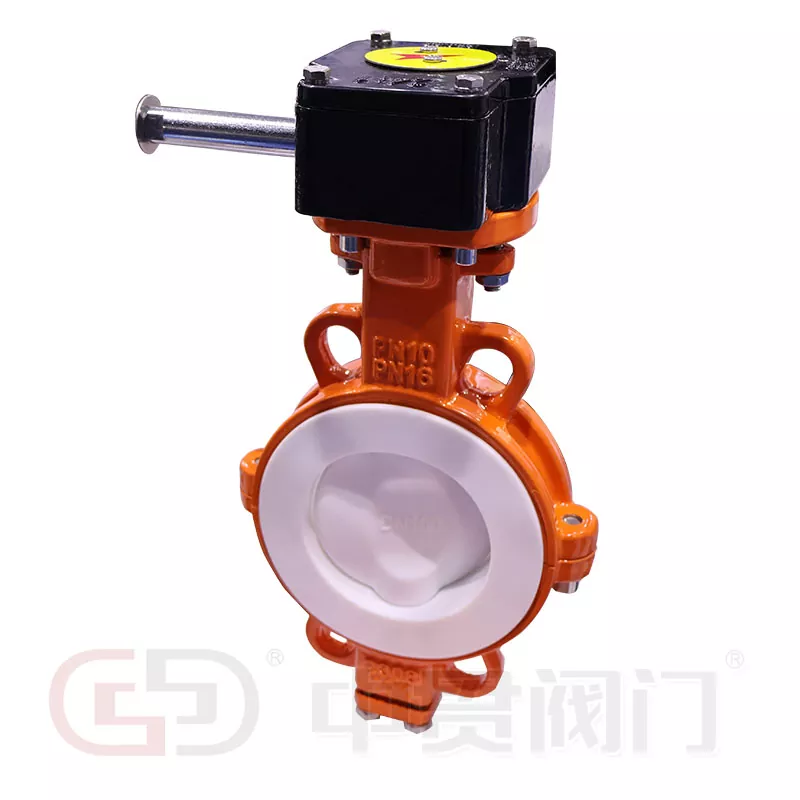

Sommerfuglventilerer vigtige komponenter i forskellige industrielle applikationer, der leverer effektiv strømningskontrol i rørsystemer. Deres enkle design, pålidelighed og omkostningseffektivitet gør dem til et populært valg til regulering af væsker og gasser. Nedenfor nedbryder vi strukturen, arbejdsprincippet og nøglespecifikationer for sommerfuglventiler for at hjælpe dig med at forstå deres funktionalitet og fordele.
En sommerfuglventil består af flere grundlæggende dele:
Legeme: Typisk fremstillet af materialer som støbejern, rustfrit stål eller PVC huser kroppen de interne komponenter.
Disk: En cirkulær disk monteret på en roterende skaft, der styrer strømmen ved at dreje inden i ventilkroppen.
Stilk: Forbinder disken til aktuatoren og muliggør rotation.
Sæde: Tilvejebringer en tæt tætning mellem disken og kroppen, når ventilen er lukket. Almindelige materialer inkluderer EPDM, Viton eller PTFE.
Aktuator: Betjener ventilen manuelt, elektrisk eller pneumatisk for at rotere disken.
Driften af en sommerfuglventil er ligetil. Når aktuatoren roterer stilken, bevæger disken enten parallelt eller vinkelret på strømmen. I den åbne position er disken på linje med strømmen, hvilket tillader minimal trykfald. Når disken lukkes, roterer disken 90 grader for at blokere strømmen fuldstændigt. Kvartur-driften sikrer hurtig lukning eller regulering, hvilket gør sommerfuglventiler ideelle til applikationer, der kræver hurtig respons.
Sommerfuglventiler fås i forskellige størrelser, trykvurderinger og materialer, der passer til forskellige krav. Nedenfor er en detaljeret oversigt over standardspecifikationer:
Tabel 1: StandardSommerfuglventilSpecifikationer
| Parameter | Detaljer |
|---|---|
| Størrelsesområde | 2 tommer til 48 tommer |
| Trykvurdering | Op til 740 psi (klasse 150/300) |
| Temperaturområde | -40 ° F til 600 ° F (-40 ° C til 315 ° C) |
| Kropsmaterialer | Støbejern, rustfrit stål, duktilt jern, PVC |
| Diskmaterialer | Rustfrit stål, aluminiumsbronze, belagt |
| Sædermaterialer | EPDM, NBR, Viton, PTFE |
| Operationelle typer | Håndtag, gear, elektrisk, pneumatiske aktuatorer |
Liste over almindelige applikationer:
Vand- og spildevandsrensningssystemer
Kemiske og petrokemiske industrier
HVAC og brandbeskyttelsessystemer
Fødevare- og drikkevareforarbejdning
Farmaceutiske og sanitære applikationer
Sommerfuglventiler tilbyder flere fordele, herunder kompakt design, letvægtskonstruktion og lave vedligeholdelseskrav. Deres evne til at håndtere store strømningskapaciteter med minimalt trykfald gør dem overlegne for mange alternative ventiltyper. Derudover giver alsidigheden af en sommerfuglventil den mulighed for at fungere godt i både throttling og on/off -applikationer.
Når du vælger en sommerfuglventil, skal du overveje faktorer såsom væskekompatibilitet, tryk-temperaturvurderinger og aktiveringsmetode for at sikre optimal ydelse. Med deres robuste konstruktion og effektive drift forbliver sommerfuglventiler et topvalg for ingeniører og branchefolk over hele verden.
