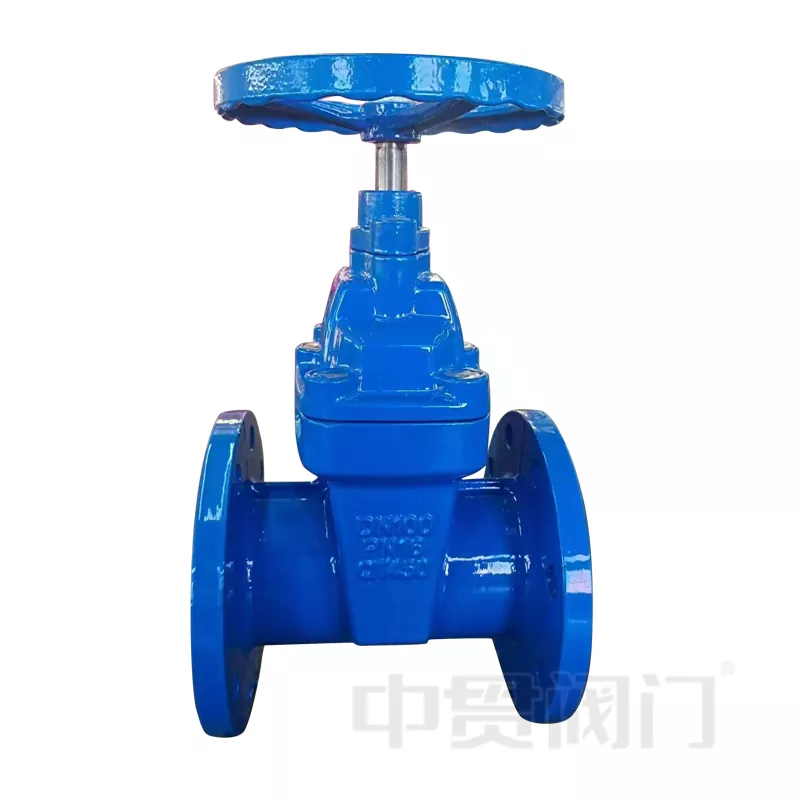

JIS 5k eller 10k messingforseglingsportventil

Som kinesisk leverandør er Zhongguan Valves JIS 5k eller 10k messingforseglingsportventil et portventilprodukt, der er fremstillet strengt i overensstemmelse med japanske industrielle standarder og er meget udbredt på det sydøstasiatiske marked. Dette produkt overholder JIS B2032 (Gate Valve Standard) og JIS B2071/JIS B2220 (Flange End Standards), og bruges primært i rørsystemer til almindelige medier såsom vand, damp og olie.

Detaljeret beskrivelse

Standarder og trykvurdering

Denne JIS 5k eller 10k messingforseglingsportventil er produceret til at opfylde almindelige JIS-rørledningskrav og er let at matche med eksisterende japanske standardsystemer.

Designstandard:

JIS B2032 (portventil)

Flange standard:

JIS B2220

Trykklasse:

JIS 5K – velegnet til lavtrykssystemer

JIS 10K – cirka PN16 (1,6 MPa)

Nominel størrelsesområde:

DN15 – DN600

1/2" – 24"

(Faktisk størrelsesområde afhænger af produktionskapacitet)

Tekniske parametre

Tekniske parametre – JIS 5K / 10K messingforseglingsportventil

Struktur og materialebeskrivelse

JIS 5k eller 10k messingforseglingsventilen har en klassisk og pålidelig struktur med fokus på holdbarhed og tætningsstabilitet.

• Ventilhus og motorhjelm

Materiale: Messing eller bronze (støbt kobber)

God korrosionsbestandighed

Velegnet til ikke-ætsende medier som vand og damp

Udbredt i bygnings- og industrisystemer

Kobberlegeret metalforseglingsoverflade

Valgfri forniklet eller forkromet overflade for at forbedre slidstyrken

Mulighed for blød forsegling (PTFE) til specielle arbejdsforhold

• Tilslutning og drift

Flangeforbindelse, fuldt kompatibel med JIS standardrørledninger

Standard betjening: Håndhjul

Valgfrit: Gearkasse (til store størrelser), Elektrisk aktuator (efterspørgsel efter automatisering)

Produktfordele

Messing Metal Seal Design

Bedre modstandsdygtighed over for høje temperaturer sammenlignet med gummitætninger

Stabil tætningsevne under langvarig brug

Lav flow modstandance

Fuld boring design

Reduceret tryktab, velegnet til højstrømsrørledninger

Long Service Life

Messingmateriale modstår afskalning og oxidation

Lav vedligeholdelsesfrekvens

Bredt anvendelsesområde

Vandsystemer

Damprørledninger

Olie og generelle industrielle medier

(For ætsende medier anbefales speciel materialebehandling)

Arbejdsprincip

Ventilen fungerer ved at dreje håndhjulet for at drive spindlen og portpladen op eller ned:

Når den er helt åben, er flowpassagen lige og uhindret

Når de er lukket, passer tætningsfladerne i kobberlegeringen tæt for at forhindre lækage

Enkel struktur sikrer stabil drift og nem vedligeholdelse

Dette design gør ventilen velegnet til hyppig åbning og lukning i industri- og byggesystemer.

Typiske applikationer

Kemisk industri

Farmaceutiske planter Fødevareforarbejdningsfabrikker

Bygningssystemer

VVS-systemer

Vandforsyning og afløb

Energi- og varmesystemer

Kedelrums damprørledninger

Varmevekslerstationer
