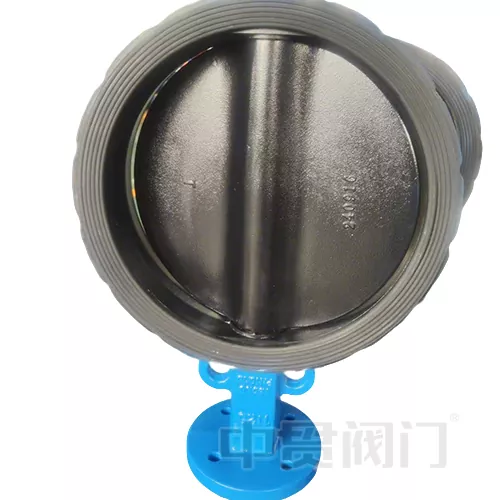

EN593 Design Standard sommerfuglventil

Som en vigtig specifikation inden for industrielle ventiler i Europa giver EN593 Design Standard en systematisk ramme for design, fremstilling og test af metal sommerfuglventiler. Denne artikel vil dybt analysere kernekravene i standarden og udforske de tekniske fordele ved sommerfuglventiler, der opfylder denne standard (EN 593 Design Standard Butterfly Valve) i industrielle scenarier.

Kerne specifikationer for EN593 -standard

EN593 blev udviklet af Det Europæiske Udvalg for Standardisering (CEN) og er anvendelig til design af metal sommerfuglventiler i flangede eller rumpe-svejsede rørledningssystemer, der dækker isolering, regulering og kontrolfunktioner. Dens tekniske højdepunkter inkluderer:

Tryk og størrelsesområde:

1. nominelt tryk (PN): 2,5 til 40 bar; Amerikansk standardklasse (klasse): 150 til 300;

2. nominel diameter (DN): DN20 til DN2400, med en maksimal understøttelse af 2,4 meter diameter-design (DN2400);

3. specielle applikationer (såsom processtyring) kræver henvisning til EN1349 og EN60534-2-1 supplerende standarder.

Materielle og strukturelle krav:

1. Ventilkroppen skal være lavet af korrosionsbestandigt metal (såsom kulstofstål, rustfrit stål eller duplex stål) og opfylde EN 10204 materialecertificering;

2. Ventilstammen og sommerfuglpladen skal have torsionsstyrke, og ventilsædets tætning skal tilpasses til bløde tætninger (EPDM/FKM) eller metal-til-metal-hårde sæler;

3. flangeforbindelsesdimensionerne følger strengt EN 558 -standarden for at sikre global udskiftelighed.

Performance testspecifikationer:

1. Forseglingstest: I henhold til ISO 5208 -standard opnås nul lækage ved 1,1 gange det nominelle tryk;

2. Operationsmomentverifikation: Når aktuatoren er installeret, skal den bestå 1000 åbnings- og lukningscyklusforsøg, og drejningsmomentfluktuationen er <5%;

3. Trykstyrke Test: Ventilkroppen skal modstå en hydrostatisk trykprøve på 1,5 gange PN -trykket i 3 minutter uden deformation

Ouren593 Design Standard Butterfly Valve Følg strengt disse standard, hvis du har brug for Bekræftelse af andre standard, skal du bare kontakte os.

Tekniske fordele

Tekniske fordele:

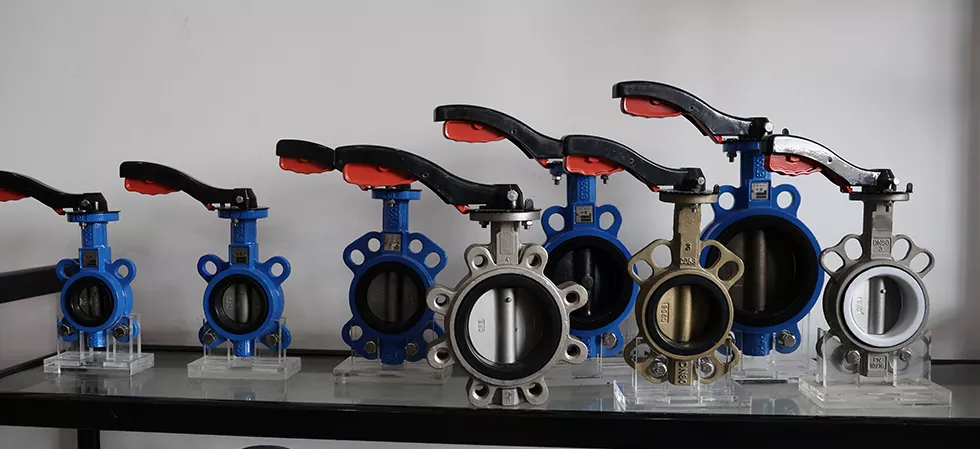

Sommerfuglventilen, der overholder EN593 -standarden (EN593 Design Standard Butterfly Valve) fungerer godt i følgende scenarier:

Tilpasningsevne til barske medier:

1. Ved at optimere sommerfuglpladeoverfladen med halar, PTFE eller metalbelægning kan den modstå stærk syre, høj-temperatur damp og slibende granulære medier13;

2.. F.eks. Kan DN1600 -ventilen modstå H2S -korrosion ved 150 ℃ og PN16 -betingelser i lang tid i svovlgenvindingssystemet for et petrokemisk anlæg.

Højeffektiv forseglingsdesign:

1. den tovejs tætningsstruktur (dobbelt excentrisk eller tredobbelt excentrisk) reducerer friktionen ved åbning og lukning og udvider ventilsædets levetid;

2. Lækageniveauet for det bløde tætningsventilsæde når klasse VI (segl på boble-niveau), og den hårde tætning opfylder brandsikkerhedsstandarden (API 607).

Intelligent opgraderingspotentiale

1.. Den standardiserede ISO5211-kvadratakslegrænseflade (F05-F25) understøtter den hurtige integration af elektriske/pneumatiske aktuatorer;

2. kombineret med det industrielle Internet of Things (IIoT) kan ventilmomentet, temperatur- og lækageadvarselsdata overvåges i realtid.
