NDT er en forkortelse for Non-Destructive Testing. Som navnet antyder, er det en ingeniørteknik, der tjener til at inspicere de indre og overfladedefekter (f.eks. revner, porøsitet, slaggeindeslutninger) af et testobjekt (såsom en ventil, rør eller svejsning) uden at forringe eller ødelægge det.
Den sammenligner en ventil med en "CT-scanning" eller "ultralyd". På samme måde som en læge kan diagnosticere indre organer uden at udføre operation på en patient. NDT kan verificere fejl dybt inde i ventilens materiale uden at skære den op.
Hvorfor er NDT Betydende forVentiler?
Ved ventiltestning bekræfter skalstyrketesten og sædetætningstesten, om ventilens funktioner er som krævet. NDT validerer derimod ventilens "materialesundhed". Et ventilhusmateriale, der indeholder bittesmå interne revner eller porøsitet, er i risiko for pludselig brud efter langvarig eksponering for højt tryk, høj temperatur eller ætsende medier, hvilket forårsager en alvorlig ulykke. Som følge heraf anvendes NDT hovedsageligt til at inspicere råstøbegods, smedegods og færdige svejsninger. Det tjener som den vigtigste sikring for at garantere ventilsikkerhed og pålidelighed.

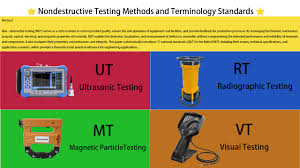

De mest populære NDT-metoder i ventilindustrien
| Metode navn |
Forkortelse |
Arbejdsprincip |
Vigtigste påviselige defekter |
Almindelige ventilapplikationer |
| Røntgenundersøgelse |
RT |
Røntgenstråler eller gammastråler trænger ind i komponenten og optager et billede på film, hvor indre defekter viser sig som kontraster i tæthed. |
Indvendige defekter: porøsitet, slaggeindeslutninger, krympehulrum, revner. |
Undersøgelse af den interne integritet af ventilhusstøbegods samt svejsninger på ventiler og rør. |
| Ultralydstest |
UT |
Anvender højfrekvente lydbølger, der sendes ind i komponenten. Ved at analysere de bølger, der springer tilbage, kan positionen og dimensionerne af eventuelle defekter analyseres. |
Indvendige defekter: revner, lamineringer, manglende sammensmeltning. Mere følsom over for plane defekter (som revner) end RT. |
Kontrol af vægtykkelse og indvendige revner i ventilhuse og hætter, med særlig vægt på tykvæggede ventiler. |
| Magnetisk partikeltestning |
MT |
Gælder udelukkende ferromagnetiske stoffer som kulstofstål. Delen er magnetiseret, og fejl forårsager et lækagefelt, der tiltrækker magnetiske partikler og danner en synlig indikation. |
Overflade- og overfladedefekter: revner, sømme, overlapninger. |
Overvågning af overfladetilstanden af ventiler for slukningsrevner, sliberevner eller andre processer. |
| Prøvning af væskegennemtrængning |
PT |
En stærkt gennemtrængende væske påføres komponentens overflade. Kapillærvirkning får det til at sive ind i overfladeforbundne fejl. Som et resultat bruges en udvikler til at udtrække penetreringen, hvilket afslører defekten. |
Overfladebrydende defekter: revner, pinholes, cold shuts. |
Evaluering af overfladen af austenitisk rustfrit stål (ikke egnet til MT på grund af dets ikke-ferromagnetiske natur) samt ikke-magnetiske legeringsventiler. |
